Гидроцилиндр рукояти <смещаемый стрела> — HITACHI EX90

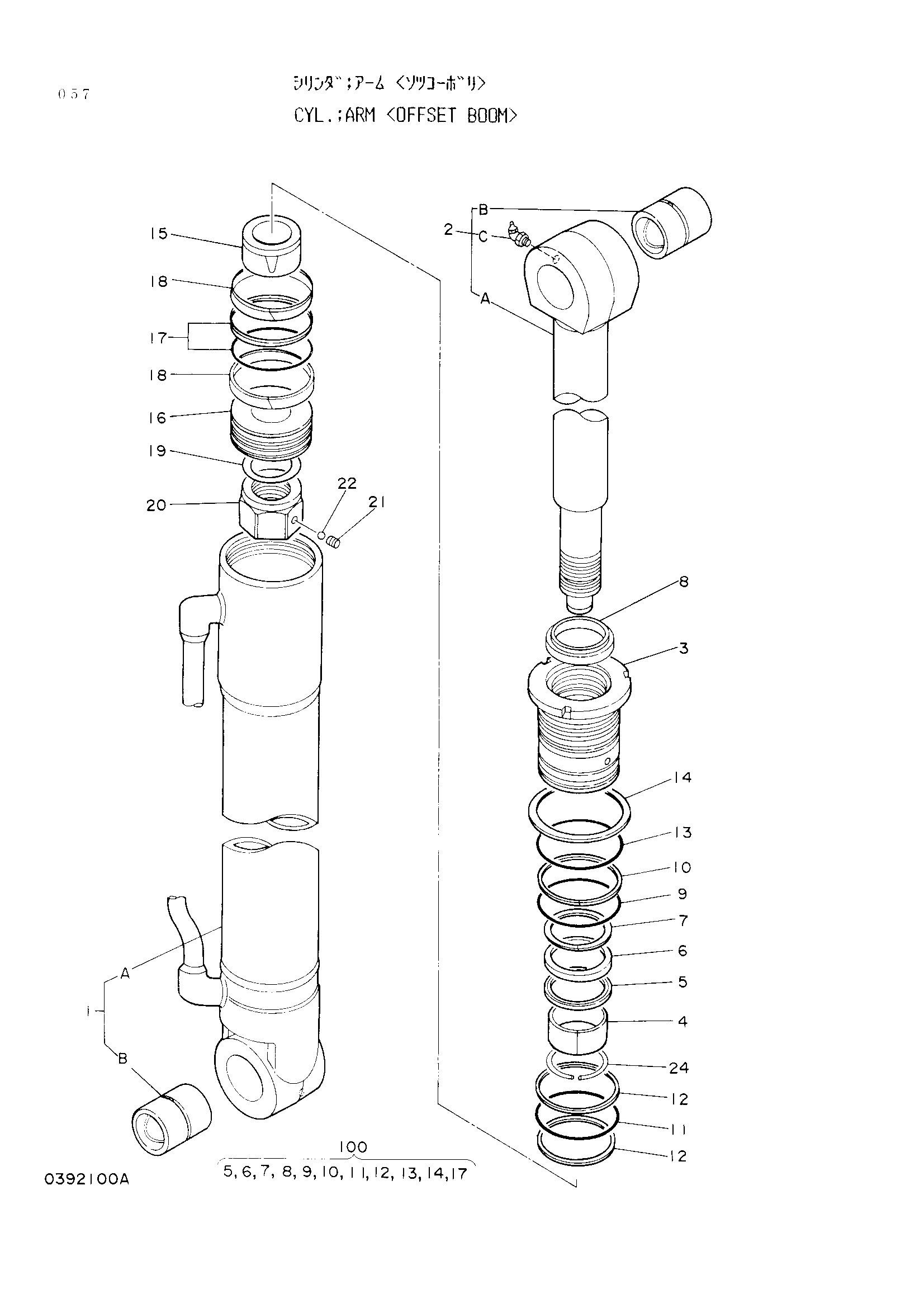

Заводская схема «Гидроцилиндр рукояти <смещаемый стрела>» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4219268 | Гидроцилиндр рукояти | 1 | |
| 1 | 4260383 | Труба гидроцилиндра | 1 |
| 1A | 0392101 | Труба гидроцилиндра | 1 |
| 1B | 0195603 | Втулка | 1 |
| 2 | 4260384 | Шток поршня | 1 |
| 2A | 0392102 | Шток поршня | 1 |
| 2B | 0195603 | Втулка | 1 |
| 2C | J75581 | Штуцер | 1 |
| 3 | 0333203 | Головка гидроцилиндра | 1 |
| 4 | 0333204 | Втулка | 1 |
| 5 | 0271311 | Кольцо | 1 |
| 6 | 0271309 | U-образная манжета | 1 |
| 7 | 0271310 | Опорное кольцо | 1 |
| 8 | 0271308 | Грязесъёмное кольцо | 1 |
| 9 | 4502700 | Уплотнительное кольцо | 1 |
| 10 | 0333205 | Опорное кольцо | 1 |
| 11 | 954488 | Уплотнительное кольцо | 1 |
| 12 | 0333206 | Опорное кольцо | 2 |
| 13 | 4103701 | Уплотнительное кольцо | 1 |
| 14 | 0143206 | Стопорная шайба | 1 |
| 15 | 0333207 | Амортизирующий подшипник | 1 |
| 16 | 0333208 | Поршень | 1 |
| 17 | 0310508 | Уплотнительное кольцо | 1 |
| 18 | 0333209 | Кольцо | 2 |
| 19 | 0310514 | Регулировочная шайба | 1 |
| 20 | 0310511 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 24 | 0271304 | Стопорное кольцо | 1 |
| 100 | 4216515 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
