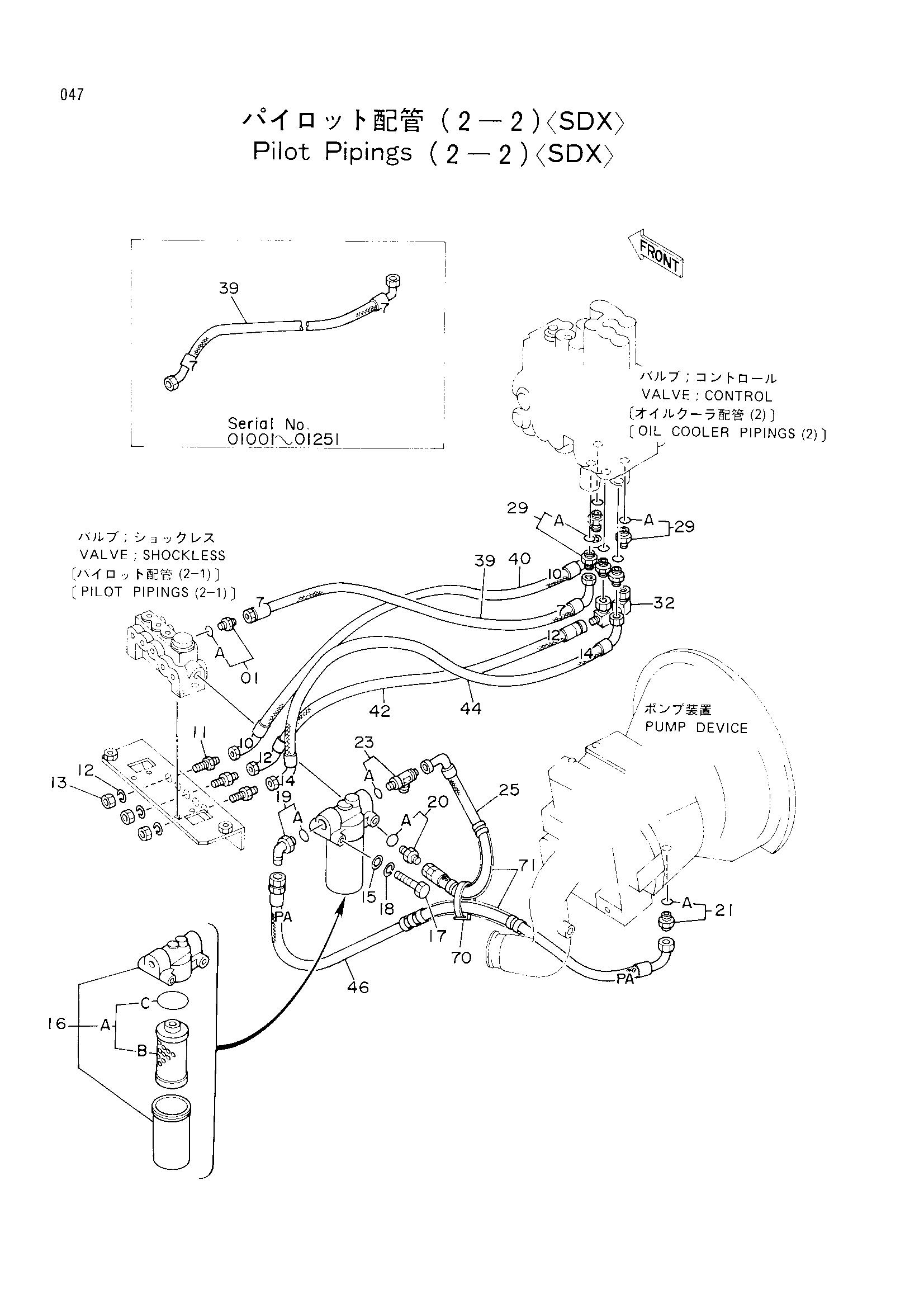

Пилотный трубопроводы (2-2)<SDX> — HITACHI EX90
Заводская схема «Пилотный трубопроводы (2-2)<SDX>» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 3 |
| 12 | A590916 | Пружинная шайба | 3 |
| 13 | 4202531 | Гайка | 3 |
| 15 | 4114405 | Шайба | 2 |
| 16 | 4191300 | Масляный фильтр | 1 |
| 16A | 4207841 | Элемент масляный | 1 |
| 16B | 4191301 | Элемент масляный | 1 |
| 16C | A811065 | Уплотнительное кольцо | 1 |
| 17 | J901000 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4200471 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200469 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4200466 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4217345 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4218001 замена: 4229858 | Нейлоновый шланг | 1 |
| 25 | 4229858 | Шланг | 1 |
| 29 | 4200466 | Адаптер | 5 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 8040069 | Трубка | 1 |
| 39 | 4213841 замена: 4259745 | Нейлоновый шланг (7) | 1 |
| 39 | 4259745 | Нейлоновый шланг (7) | 1 |
| 40 | 4213842 | Нейлоновый шланг (10) | 1 |
| 42 | 4213844 | Нейлоновый шланг (12) | 1 |
| 44 | 4213846 | Нейлоновый шланг (14) | 1 |
| 46 | 4213847 замена: 4268630 | Нейлоновый шланг (PA) | 1 |
| 46 | 4268630 | Шланг (PA) | 1 |
| 70 | 4055311 | Ленточный зажим | 1 |
| 71 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
