Пилотный трубопроводы (3) — HITACHI EX90

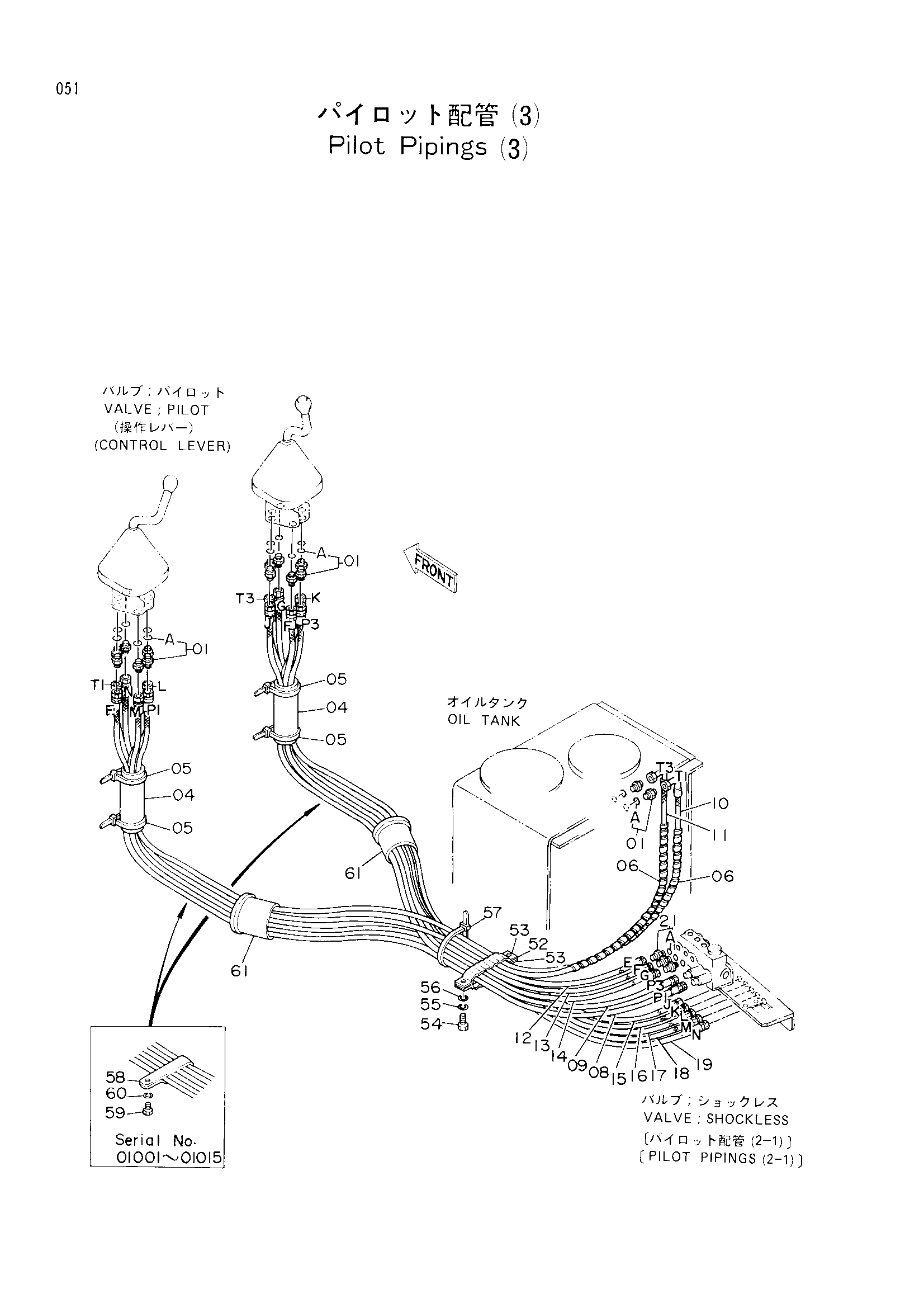

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 14 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4219918 | Резиновая втулка | 2 |
| 05 | 4121859 | Ленточный зажим | 4 |
| 06 | 4044420 | Защитный кожух | 2 |
| 08 | 4213827 | Нейлоновый шланг (P1) | 1 |
| 09 | 4213828 | Нейлоновый шланг (P3) | 1 |
| 10 | 4213829 | Нейлоновый шланг (T1) | 1 |
| 11 | 4213830 | Нейлоновый шланг (T3) | 1 |
| 12 | 4213831 | Нейлоновый шланг (E) | 1 |
| 13 | 4213832 | Нейлоновый шланг (F) | 1 |
| 14 | 4213833 | Нейлоновый шланг (G) | 1 |
| 15 | 4213834 | Нейлоновый шланг (J) | 1 |
| 16 | 4213835 | Нейлоновый шланг (K) | 1 |
| 17 | 4213836 | Нейлоновый шланг (левый) | 1 |
| 18 | 4213856 | Нейлоновый шланг (M) | 1 |
| 19 | 4213857 | Нейлоновый шланг (N) | 1 |
| 21 | 4200466 | Адаптер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 9727637 | Пластина | 1 |
| 53 | 9727639 | Хомут шланга | 2 |
| 54 | J901035 | Болт | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
| 56 | A590110 | Плоская шайба | 2 |
| 57 | 4121859 | Ленточный зажим | 1 |
| 58 | 4190265 | Зажим | 2 |
| 59 | J901035 | Болт | 2 |
| 60 | A590910 | Пружинная шайба | 2 |
| 61 | 4100635 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
