Крышка (3) — HITACHI EX90

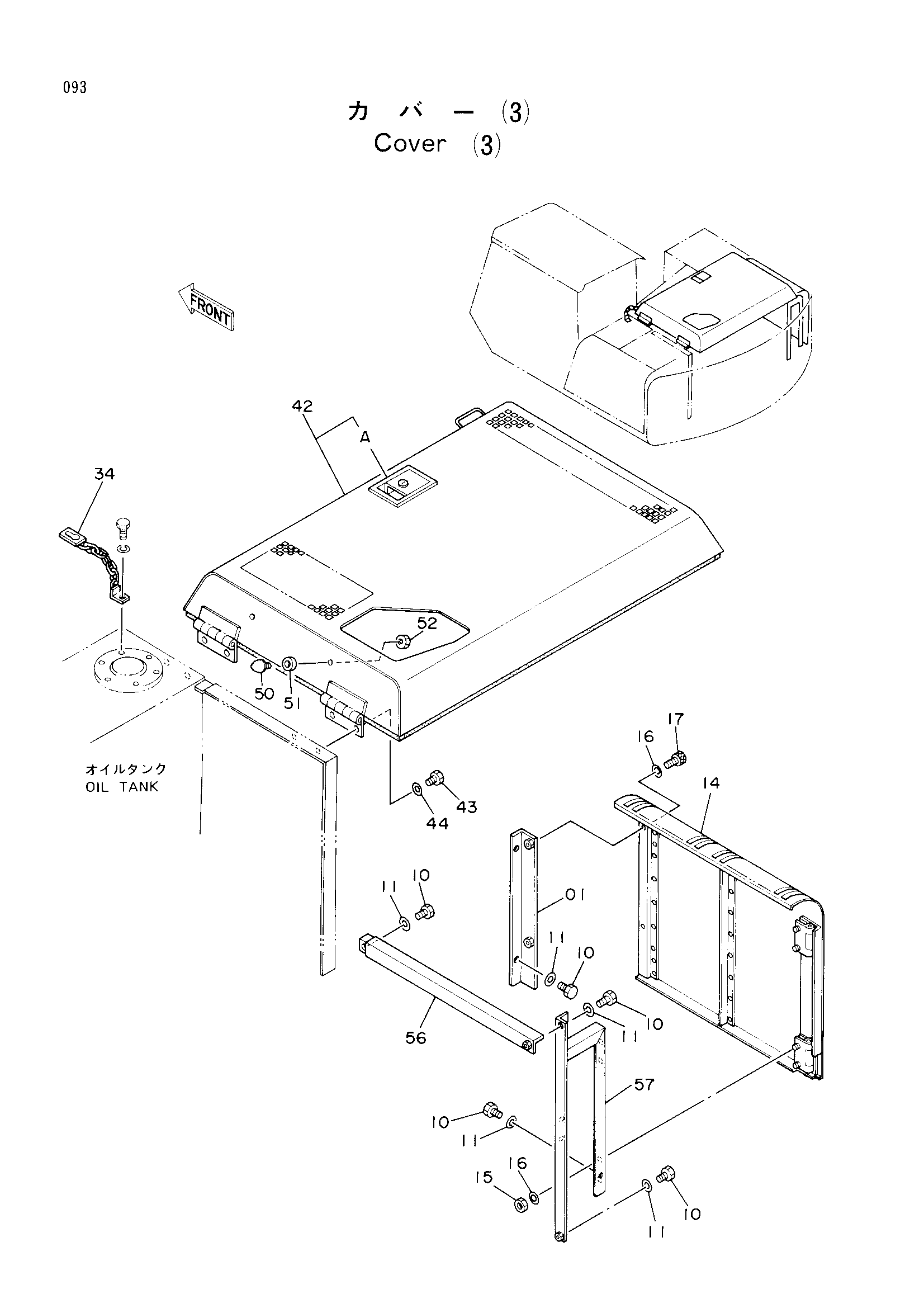

Заводская схема «Крышка (3)» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9725238 | Опора | 1 |
| 10 | J901225 | Болт | 6 |
| 11 | A590112 | Плоская шайба | 6 |
| 14 | 7017662 | Дверь | 1 |
| 15 | J950012 | Гайка | 4 |
| 16 | A590112 | Плоская шайба | 6 |
| 17 | M341220 | Болт с внутренним шестигранником | 2 |
| 34 | 9725452 | Замок | 1 |
| 42 | 6008145 | Крышка двигатель | 1 |
| 42A | 7017862 | Дверь блокировка | 1 |
| 43 | J901225 | Болт | 4 |
| 44 | A590112 | Плоская шайба | 4 |
| 50 | 487195 | Ограничитель | 2 |
| 51 | 4152535 | Проставка | 2 |
| 52 | J952010 | Гайка | 2 |
| 56 | 9728174 | Опора | 1 |
| 57 | 8039152 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
