Рычаг управления — HITACHI EX90

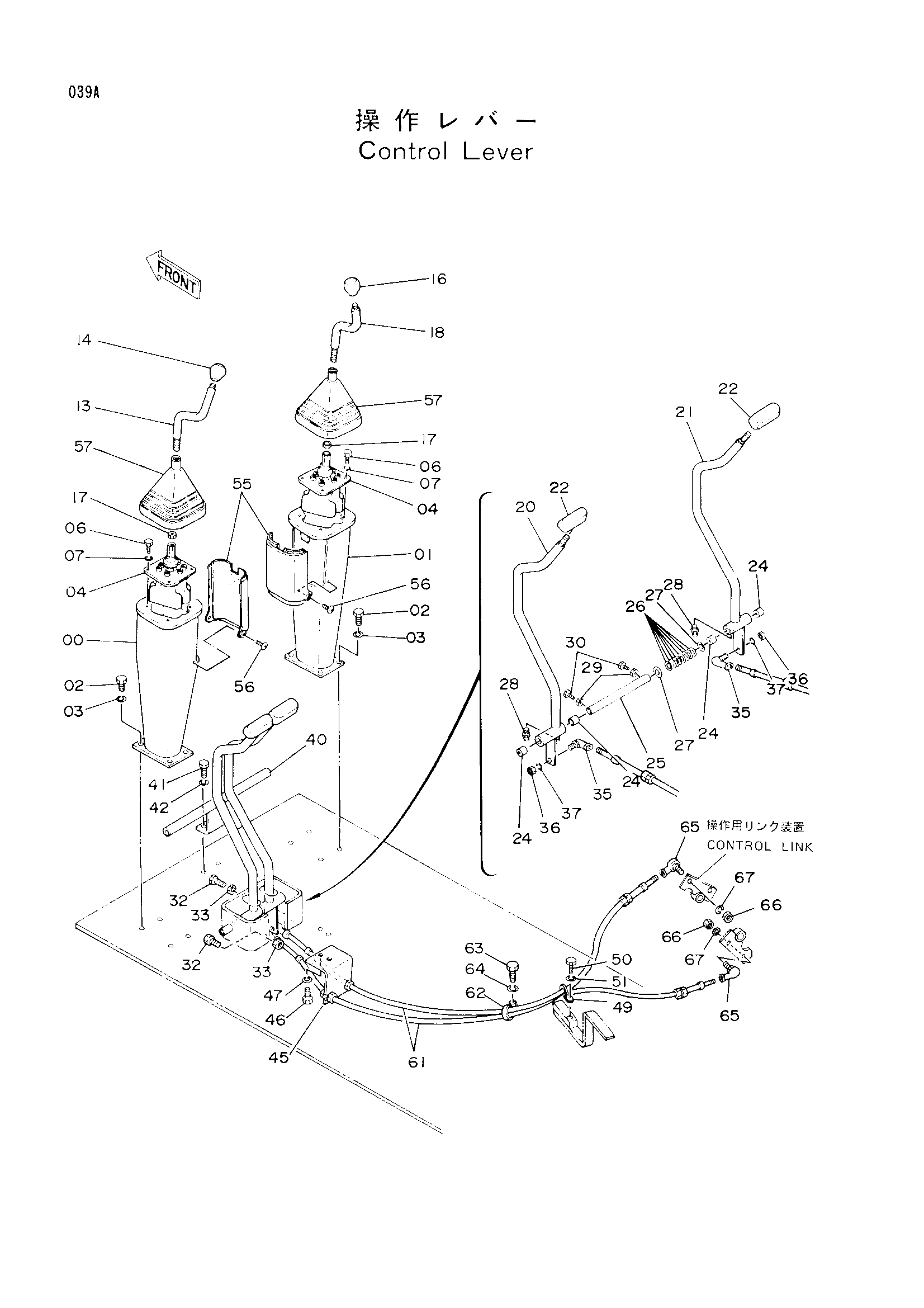

Заводская схема «Рычаг управления» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6008402	Стойка	1
01	6008401	Стойка	1
02	J901025	Болт	8
03	A590910	Пружинная шайба	8
04	9071984 замена: 9107499	Пилотный клапан	2
04	9107499	Пилотный клапан	2
06	J900616	Болт	8
07	A590906	Пружинная шайба	8
13	7018130	Рычаг	1
14	4117703 замена: 4181088	Рукоятка	1
14	4181088 замена: 4269020	Рукоятка	1
14	4269020	Рукоятка	1
16	4117704	Рукоятка	1
17	J950014	Гайка	2
18	7018206	Рычаг	1
20	8039499	Рычаг	1
21	8039500	Рычаг	1
22	4122423	Рукоятка	2
24	4063692	Игольчатый подшипник	4
25	4201336	Палец	1
26	4081592	Регулировочная шайба 0.4	8
27	A590120	Плоская шайба	2
28	J75481	Штуцер	2
29	J950010	Гайка	2
30	J901030	Болт	2
32	J901235	Болт	4
33	J950012	Гайка	4
35	4056018	Шарнир	2
36	M500807	Гайка	2
37	A590908	Пружинная шайба	2
40	9719420	Стойка	1
41	J901025	Болт	2
42	A590910	Пружинная шайба	2
45	4211091	Кронштейн	1
46	J901220	Болт	2
47	A590912	Пружинная шайба	2
49	4192018	Зажим	1
50	J901220	Болт	1
51	A590912	Пружинная шайба	1
55	7019096	Крышка	2
56	J850510	Винт	4
57	2025150	Защитный чехол	2
61	4216652	Трос управления	2
62	4192018	Зажим	1
63	J901016	Болт	1
64	A590910	Пружинная шайба	1
65	4056018	Шарнир	2
66	M500807	Гайка	2
67	A590908	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
