Гидроцилиндр ковша — HITACHI EX90

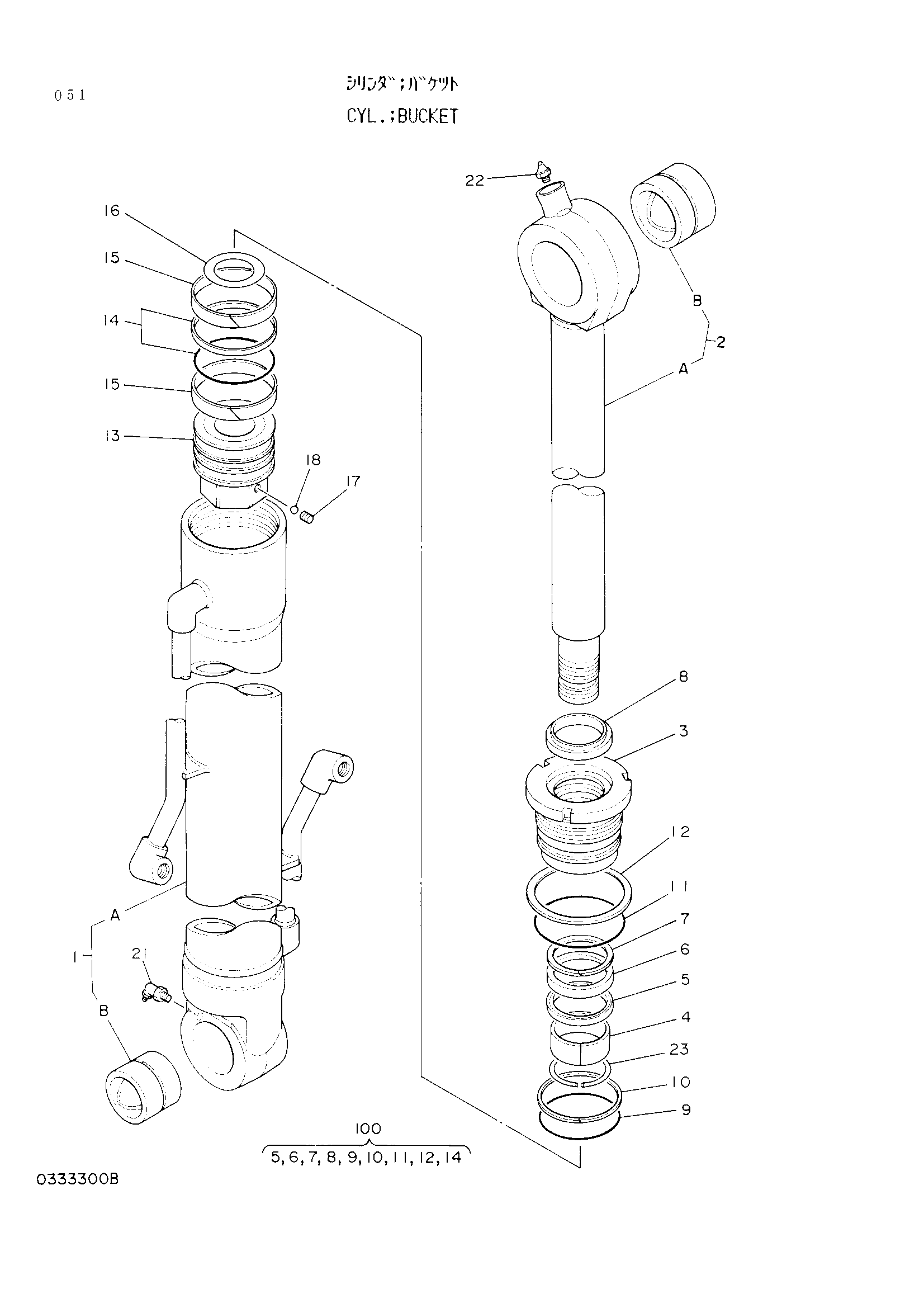

Заводская схема «Гидроцилиндр ковша» для HITACHI EX90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4194438 | Гидроцилиндр ковша | 1 | |
| 1 | 4228535 | Труба гидроцилиндра (с втулка) | 1 |
| 1A | 0333301 | Труба гидроцилиндра | 1 |
| 1B | 0195708 | Втулка | 1 |
| 2 | 4228534 | Шток поршня (с втулка) | 1 |
| 2A | 0333302 | Шток поршня | 1 |
| 2B | 4085458 | Втулка | 1 |
| 3 | 0333303 | Головка гидроцилиндра | 1 |
| 4 | 0331004 | Втулка | 1 |
| 5 | 0225714 | Кольцо | 1 |
| 6 | 0225711 | U-образная манжета | 1 |
| 7 | 0225712 | Опорное кольцо | 1 |
| 8 | 0225710 | Грязесъёмное кольцо | 1 |
| 9 | 4071223 | Уплотнительное кольцо | 1 |
| 10 | 4133852 | Опорное кольцо | 1 |
| 11 | 0159408 | Уплотнительное кольцо | 1 |
| 12 | 4043327 | Стопорная шайба | 1 |
| 13 | 0333006 | Поршень | 1 |
| 14 | 0310608 | Уплотнительное кольцо | 1 |
| 15 | 0333007 | Направляющее кольцо | 2 |
| 16 | 0333008 | Регулировочная шайба | 1 |
| 17 | 0310612 | Установочный винт | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 21 | J75581 | Штуцер | 1 |
| 22 | J75481 | Штуцер | 1 |
| 23 | 0225704 | Стопорное кольцо | 1 |
| 100 | 4216516 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
