Пилотный трубопроводы (5) — HITACHI EX80U

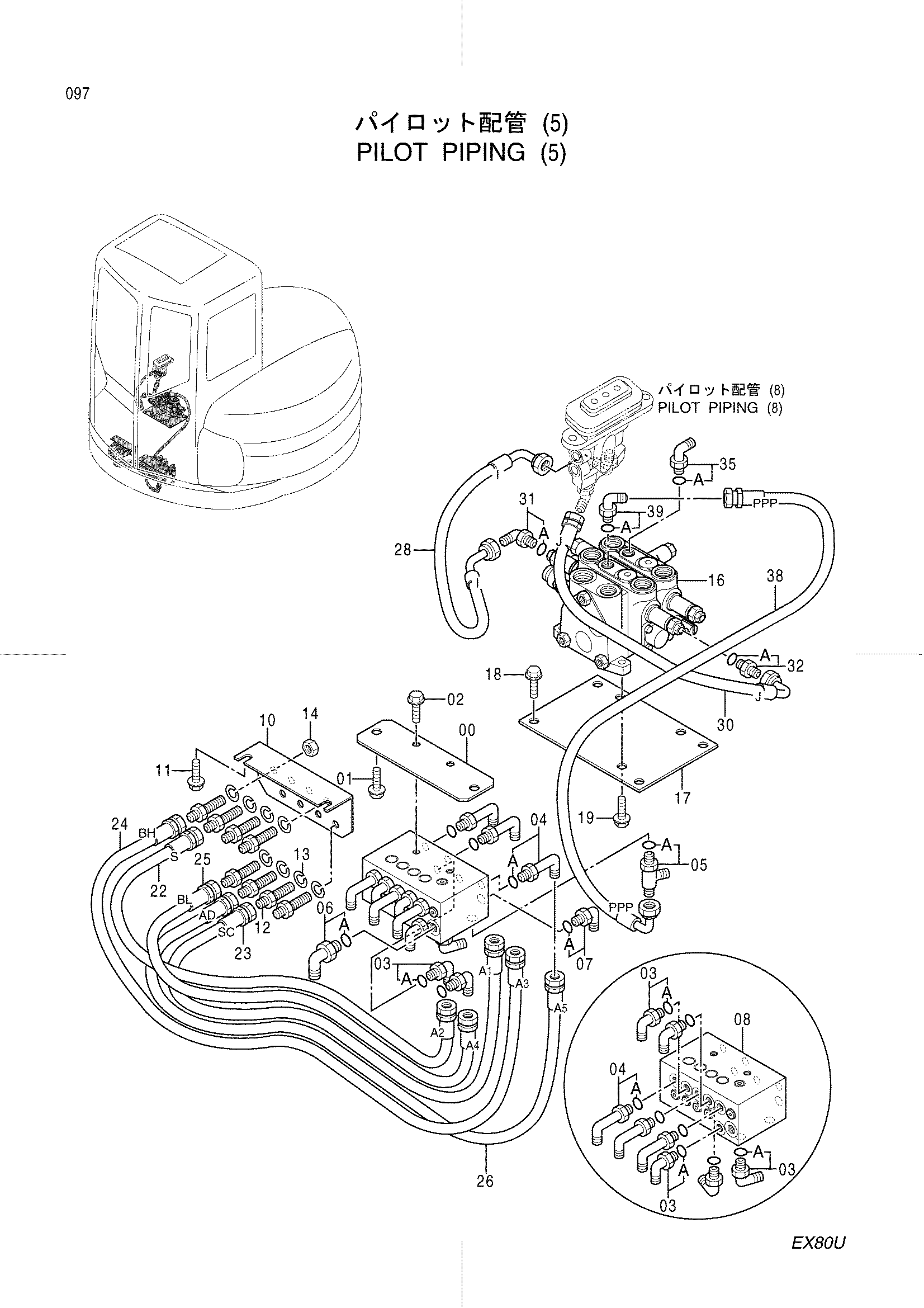

Заводская схема «Пилотный трубопроводы (5)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4418156 | Пластина | 1 |
| 01 | J011030 | Болт с шайбой | 2 |
| 02 | J011020 | Болт с шайбой | 2 |
| 03 | 4154670 | Угловой штуцер | 7 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4278441 | Угловой штуцер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4222018 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4241385 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4423004 | Клапан регулировочный | 1 |
| 10 | 3084987 | Кронштейн | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 12 | 4248117 | Адаптер | 8 |
| 13 | A590912 | Пружинная шайба | 8 |
| 14 | 4209198 | Гайка | 8 |
| 16 | 4409071 | Гидрораспределитель | 1 |
| 17 | 3083807 | Кронштейн | 1 |
| 18 | J011020 | Болт с шайбой | 4 |
| 19 | J011025 | Болт с шайбой | 3 |
| 22 | 4422605 | Шланг (A2, S) | 1 |
| 23 | 4422606 | Шланг (A1, SC) | 1 |
| 24 | 4422607 | Шланг (A3, BH) | 1 |
| 25 | 4422608 | Шланг (A4, BL) | 1 |
| 26 | 4422609 | Шланг (A5, AD) | 1 |
| 28 | 4424820 | Шланг (I) | 1 |
| 30 | 4409490 | Шланг (J) | 1 |
| 31 | 4154670 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4200465 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4154670 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4417889 | Шланг (PPP) | 1 |
| 39 | 4154670 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
