Навес — HITACHI EX80U

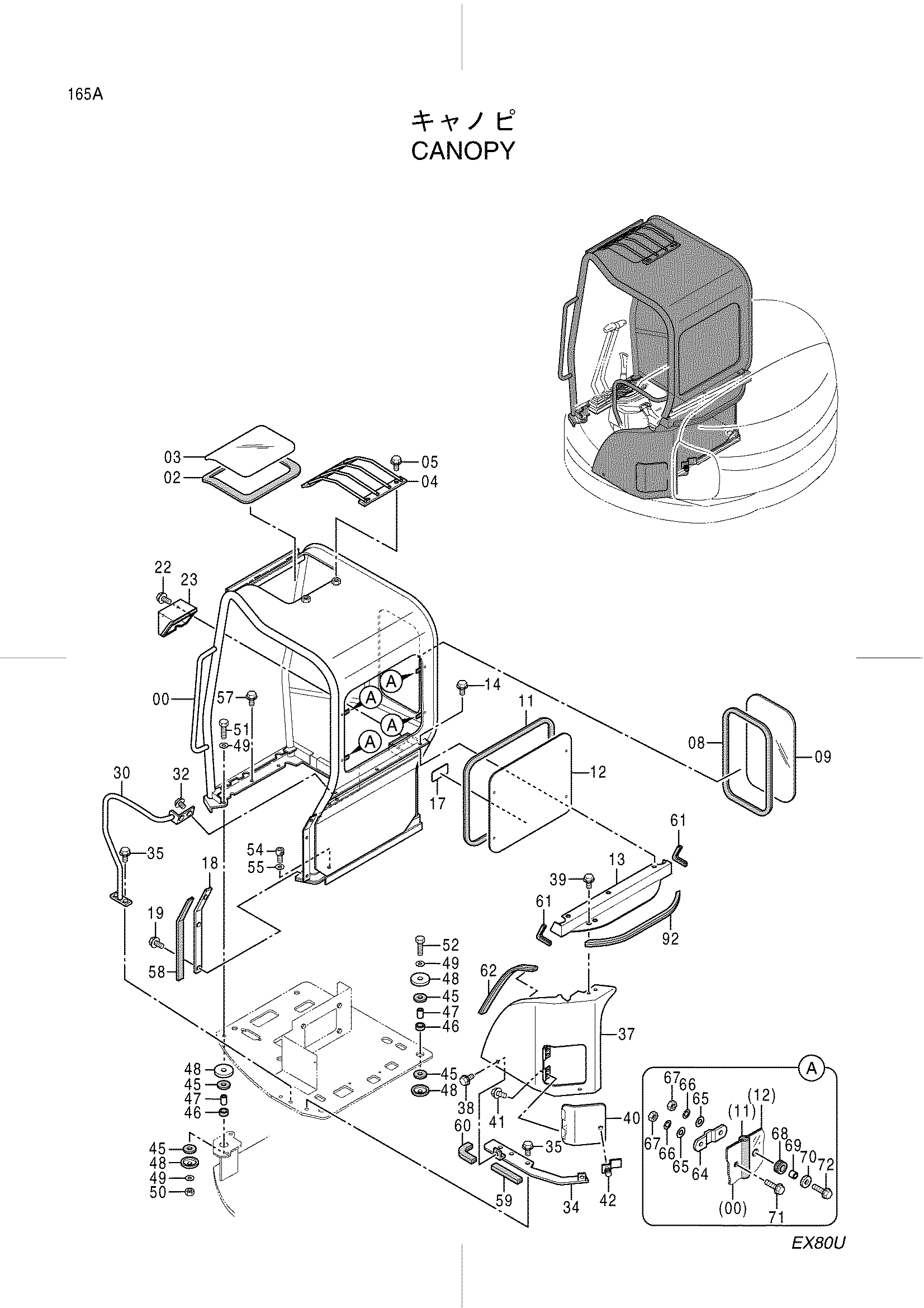

Заводская схема «Навес» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006554	Навес	1
02	4421938	Веатхер стрип	1
03	4421953	Пластина	1
04	8076534	Защитный кожух	1
05	J050818	Болт с шайбой	4
08	4421920	Веатхер стрип	1
09	4421948	Пластина	1
11	4421923	Веатхер стрип	1
12	4421952	Пластина	1
13	7037541	Крышка	1
14	J020825	Болт с шайбой	3
17	4356625	Информационная табличка	1
18	4420756	Пластина	1
19	J020820	Болт с шайбой	3
22	J020616	Болт с шайбой	2
23	8077707	Крышка	1
30	8076548	Стойка	1
32	J021035	Болт с шайбой	2
34	8076500	Кронштейн	1
35	J021030	Болт с шайбой	2
37	7036738	Крышка	1
38	J021025	Болт с шайбой	2
39	J021035	Болт с шайбой	2
40	8076713	Крышка	1
41	J090616	Болт с шайбой	4
42	4361458	Замок	1
45	4200084	Резиновая прокладка	8
46	4200085	Резиновая прокладка	4
47	4200086	Проставка	4
48	4203878	Ограничитель	8
49	J222016	Шайба	6
50	M660016	U-образная гайка	2
51	4284092	Болт	2
52	4330143	Болт	2
54	J781030	Болт с внутренним шестигранником	5
55	J222010	Шайба	5
57	J021030	Болт с шайбой	3
58	4423651	Веатхер стрип	1
59	4422559	Веатхер стрип	1
60	4419763	Веатхер стрип	1
61	4422521	Резиновое уплотнение	2
62	4422508	Резиновая прокладка	1
64	4427812	Стойка	4
65	J253108	Плоская шайба	8
66	J252108	Пружинная шайба	8
67	J231108	Гайка	8
68	4341709	Резиновая прокладка	4
69	4338217	Проставка	4
70	4346037	Шайба	4
71	J050820	Болт с шайбой	4
72	J050830	Болт с шайбой	4
92	4429019	Резиновое уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
