Поворот гидроцилиндр — HITACHI EX80U

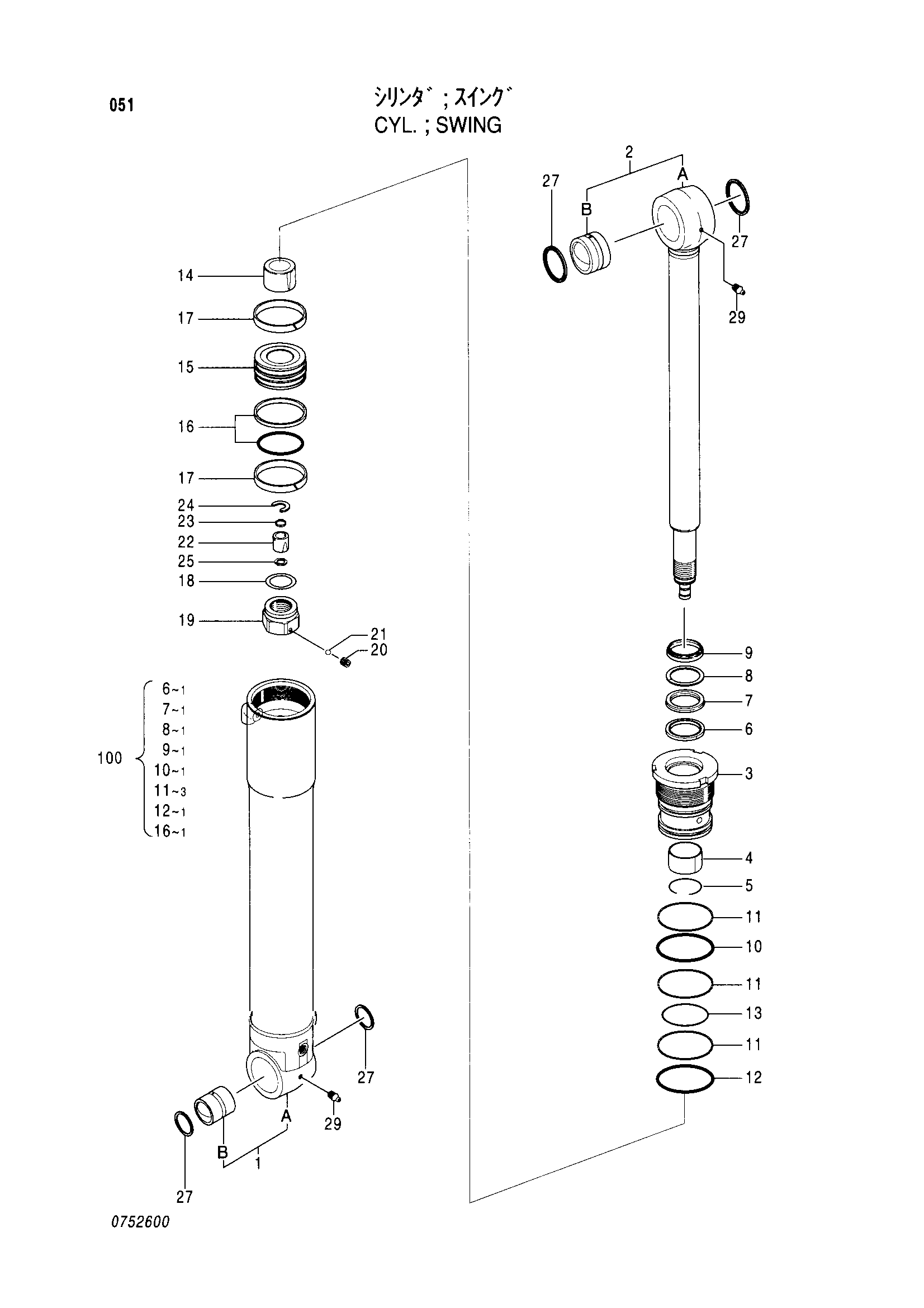

Заводская схема «Поворот гидроцилиндр» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4408380 | Гидроцилиндр. поворот | 1 | |
| 1 | 0752601 | Труба гидроцилиндра | 1 |
| 1A | 0752602 | Труба гидроцилиндра | 1 |
| 1B | 0752603 | Втулка | 1 |
| 2 | 0752604 | Шток поршня | 1 |
| 2A | 0752605 | Шток поршня | 1 |
| 2B | 0752606 | Втулка | 1 |
| 3 | 0752607 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0444715 | Грязесъёмное кольцо | 1 |
| 10 | A811105 | Уплотнительное кольцо | 1 |
| 11 | 0298904 | Опорное кольцо | 3 |
| 12 | A810110 | Уплотнительное кольцо | 1 |
| 13 | A811100 | Уплотнительное кольцо | 1 |
| 14 | 0728804 | Амортизирующий подшипник | 1 |
| 15 | 0629603 | Поршень | 1 |
| 16 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 17 | 0240916 | Кольцо | 2 |
| 18 | 0333008 | Регулировочная шайба | 1 |
| 19 | 0728805 | Гайка | 1 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Стальной шарик | 1 |
| 22 | 0444708 | Амортизирующий подшипник | 1 |
| 23 | 0714904 | Уплотнение амортизатор | 1 |
| 24 | 0444710 | Стопорное кольцо | 1 |
| 25 | 0396211 | Ограничитель | 2 |
| 27 | 0341304 | Грязесъёмное кольцо | 4 |
| 29 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4438707 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
