Поворотная колонна — HITACHI EX80U

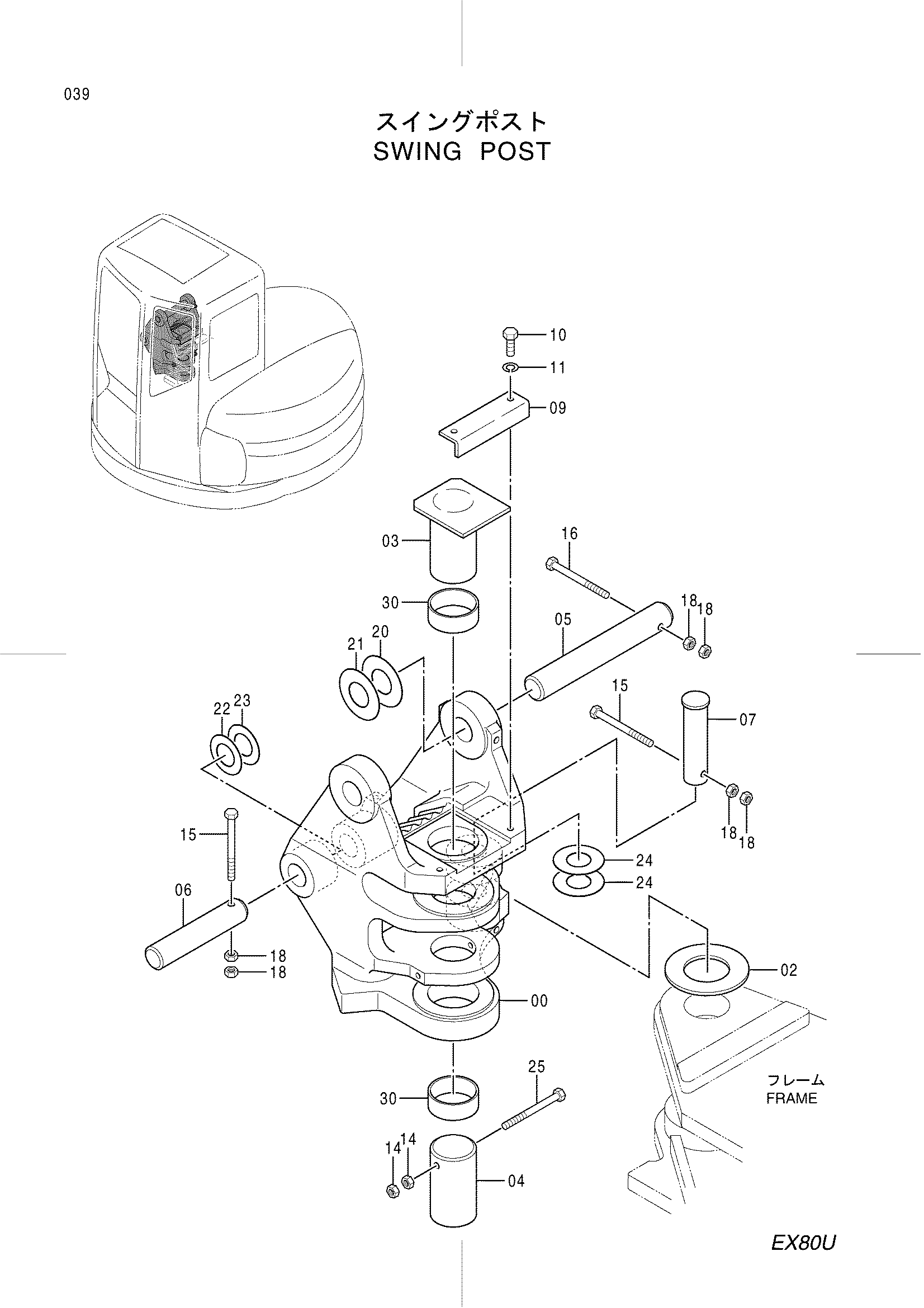

Заводская схема «Поворотная колонна» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003336 | Свингпост | 1 |
| 02 | 4360104 | Упорная пластина | 1 |
| 03 | 9751127 | Палец | 1 |
| 04 | 4407223 | Палец | 1 |
| 05 | 4405994 | Палец | 1 |
| 06 | 4405055 | Палец | 1 |
| 07 | 4412378 | Палец | 1 |
| 09 | 4355384 | Пластина | 1 |
| 10 | J971630 | Болт | 2 |
| 11 | J252216 | Пружинная шайба | 2 |
| 14 | J231216 | Гайка | 2 |
| 15 | J971413 | Болт | 2 |
| 16 | J971415 | Болт | 1 |
| 18 | J231214 | Гайка | 6 |
| 20 | 4395514 | Регулировочная шайба 0.5 | 4 |
| 21 | 4394384 | Упорная пластина | 4 |
| 22 | 4353674 | Регулировочная шайба 0.5 | 2 |
| 23 | 4353675 | Регулировочная шайба 1.0 | 2 |
| 24 | 4366694 | Упорная пластина | 2 |
| 25 | 4413717 | Болт | 1 |
| 30 | 4410523 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
