Электрооборудование (2) — HITACHI EX80U

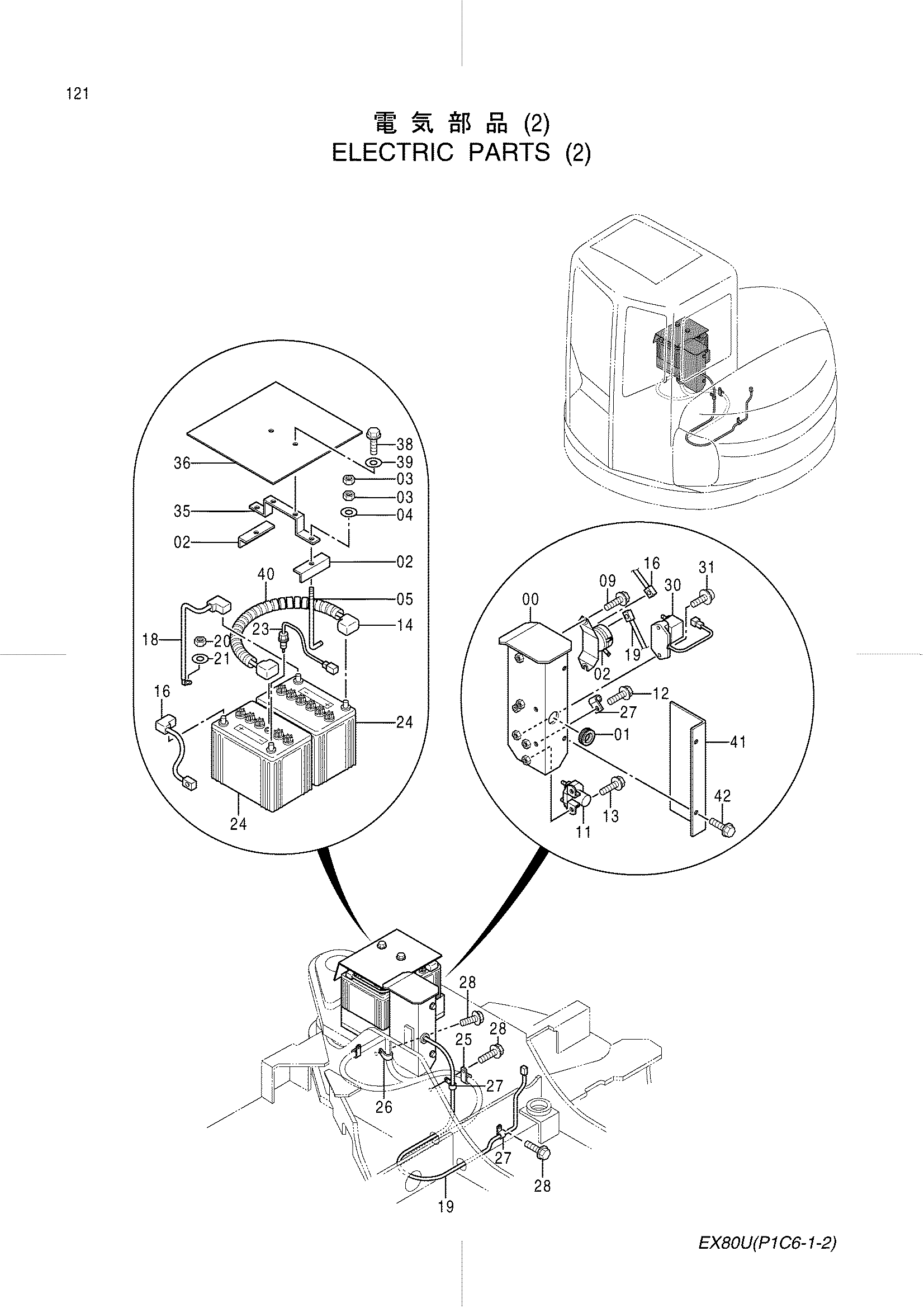

Заводская схема «Электрооборудование (2)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077981 | Кронштейн | 1 |
| 01 | 4146559 | Резиновая втулка | 1 |
| 02 | 4257035 | Опора | 2 |
| 03 | J950010 | Гайка | 4 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | 4177557 | Болт | 2 |
| 08 | 4306945 | Реле аккумулятор | 1 |
| 09 | J020830 | Болт с шайбой | 2 |
| 11 | 4203679 | Реле отопитель | 1 |
| 12 | J021020 | Болт с шайбой | 2 |
| 13 | J020614 | Болт с шайбой | 2 |
| 14 | 4400122 | Жгут проводов | 1 |
| 16 | 4409409 | Жгут проводов | 1 |
| 18 | 4426850 | Жгут проводов | 1 |
| 19 | 4339038 | Жгут проводов | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 23 | 4333472 | Датчик | 1 |
| 24 | 4247929 | Аккумулятор | 2 |
| 25 | 4192035 | Зажим | 1 |
| 26 | 4190274 | Зажим | 1 |
| 27 | 4190253 | Зажим | 3 |
| 28 | J011020 | Болт с шайбой | 3 |
| 30 | 4425766 | Реле защитный | 1 |
| 31 | J460525 | Винт с шайбой | 2 |
| 35 | 9748506 | Стойка | 1 |
| 36 | 3083495 | Крышка | 1 |
| 38 | J010820 | Болт с шайбой | 2 |
| 39 | 4346037 | Шайба | 2 |
| 40 | 4427949 | Трубка | 1 |
| 41 | 8077980 | Крышка | 1 |
| 42 | J020820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
