Пилотный трубопроводы (8) — HITACHI EX80U

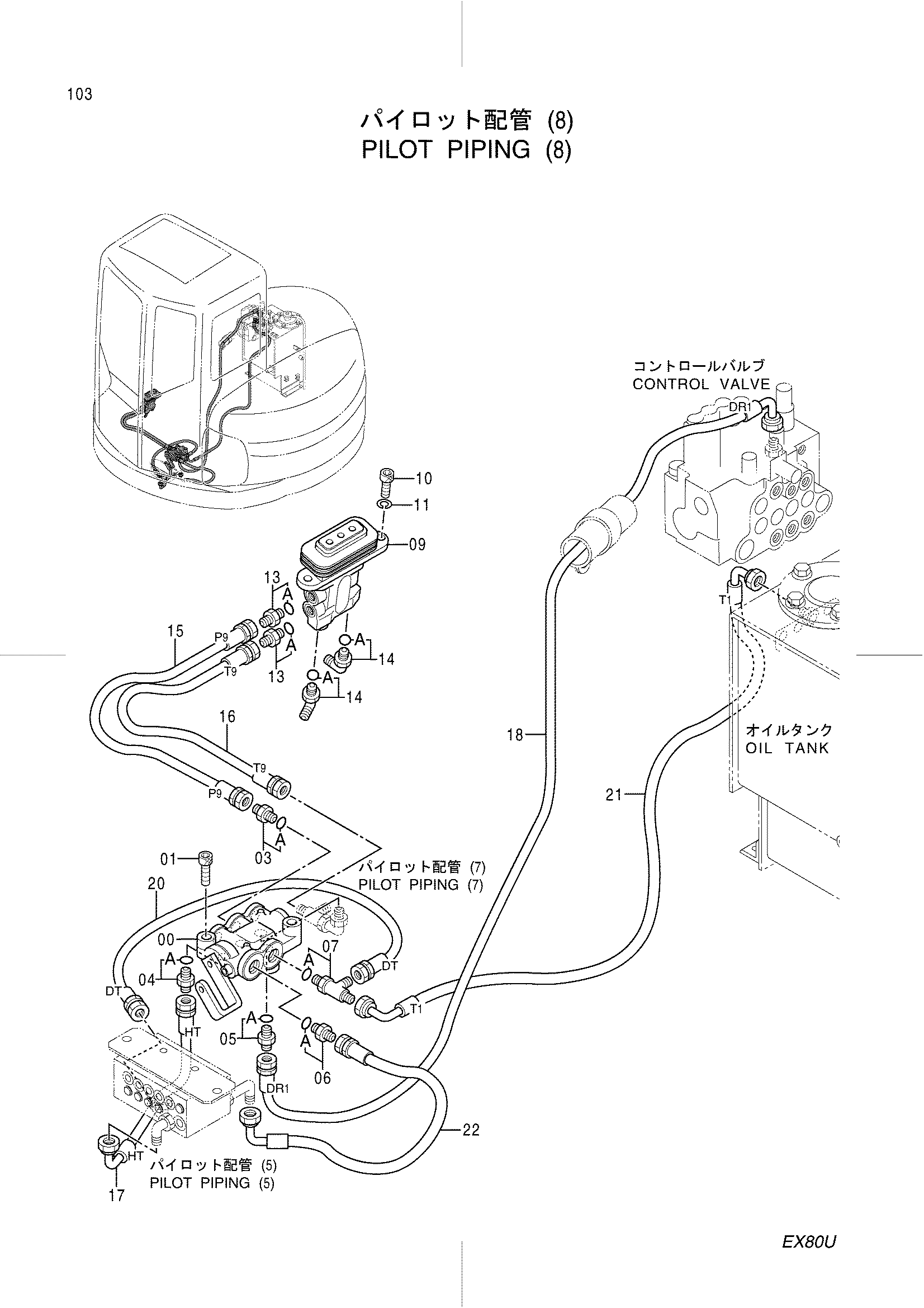

Заводская схема «Пилотный трубопроводы (8)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359899 | Запорный клапан | 1 |
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 03 | 4374837 | Фильтр | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4261937 | Фильтр | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200468 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200466 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4208909 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4330467 | Пилотный клапан | 1 |
| 10 | J771030 | Болт с внутренним шестигранником | 2 |
| 11 | J252210 | Пружинная шайба | 2 |
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4409216 | Шланг (P9) | 1 |
| 16 | 4431222 | Шланг (T9) | 1 |
| 17 | 4427052 | Шланг (HT) | 1 |
| 18 | 4427053 | Шланг (DR1) | 1 |
| 20 | 4418615 | Шланг (DT) | 1 |
| 21 | 4409090 | Шланг (T1) | 1 |
| 22 | 4355423 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
