Напорный трубопроводы — HITACHI EX80U

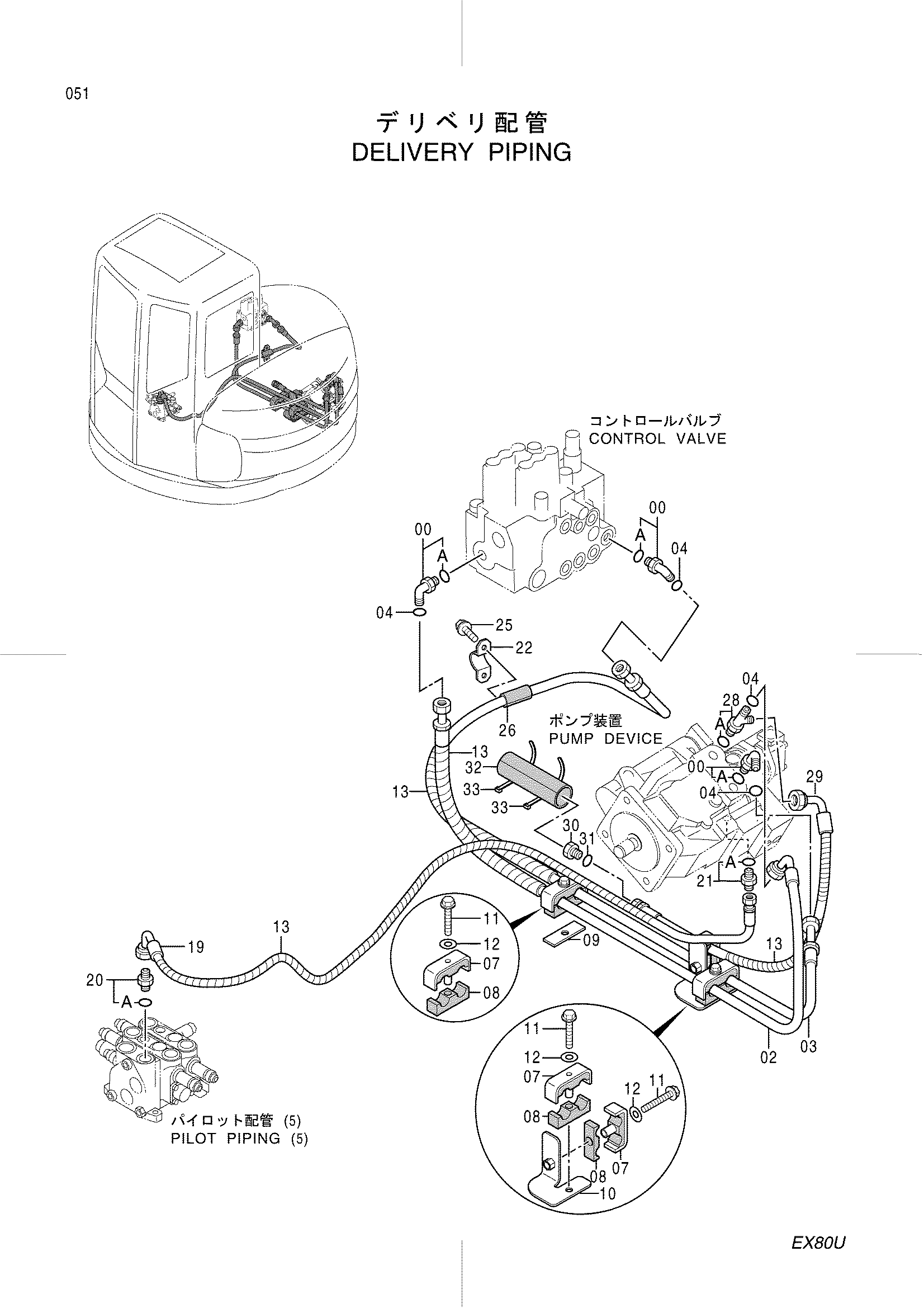

Заводская схема «Напорный трубопроводы» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 3 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4284250 | Шланг | 1 |
| 03 | 4331036 | Шланг | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 07 | 4303988 | Хомут трубки | 3 |
| 08 | 4285722 | Резиновая прокладка | 3 |
| 09 | 4303989 | Пластина | 1 |
| 10 | 8078992 | Кронштейн | 1 |
| 11 | J011080 | Болт с шайбой | 3 |
| 12 | J222010 | Шайба | 3 |
| 13 | 4044420 | Защитный кожух | 8 |
| 19 | 4412407 | Шланг | 1 |
| 20 | 4210361 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4279302 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4424793 | Хомут шланга | 1 |
| 25 | J021025 | Болт с шайбой | 2 |
| 26 | 4430877 | Резиновая прокладка | 1 |
| 28 | 4218070 | Тройник | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4224455 | Шланг | 1 |
| 30 | 4204882 | Пробка | 1 |
| 31 | 4187308 | Уплотнительное кольцо | 1 |
| 32 | 4434434 | Резиновая втулка | 1 |
| 33 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
