Основной трубопроводы (2) — HITACHI EX80U

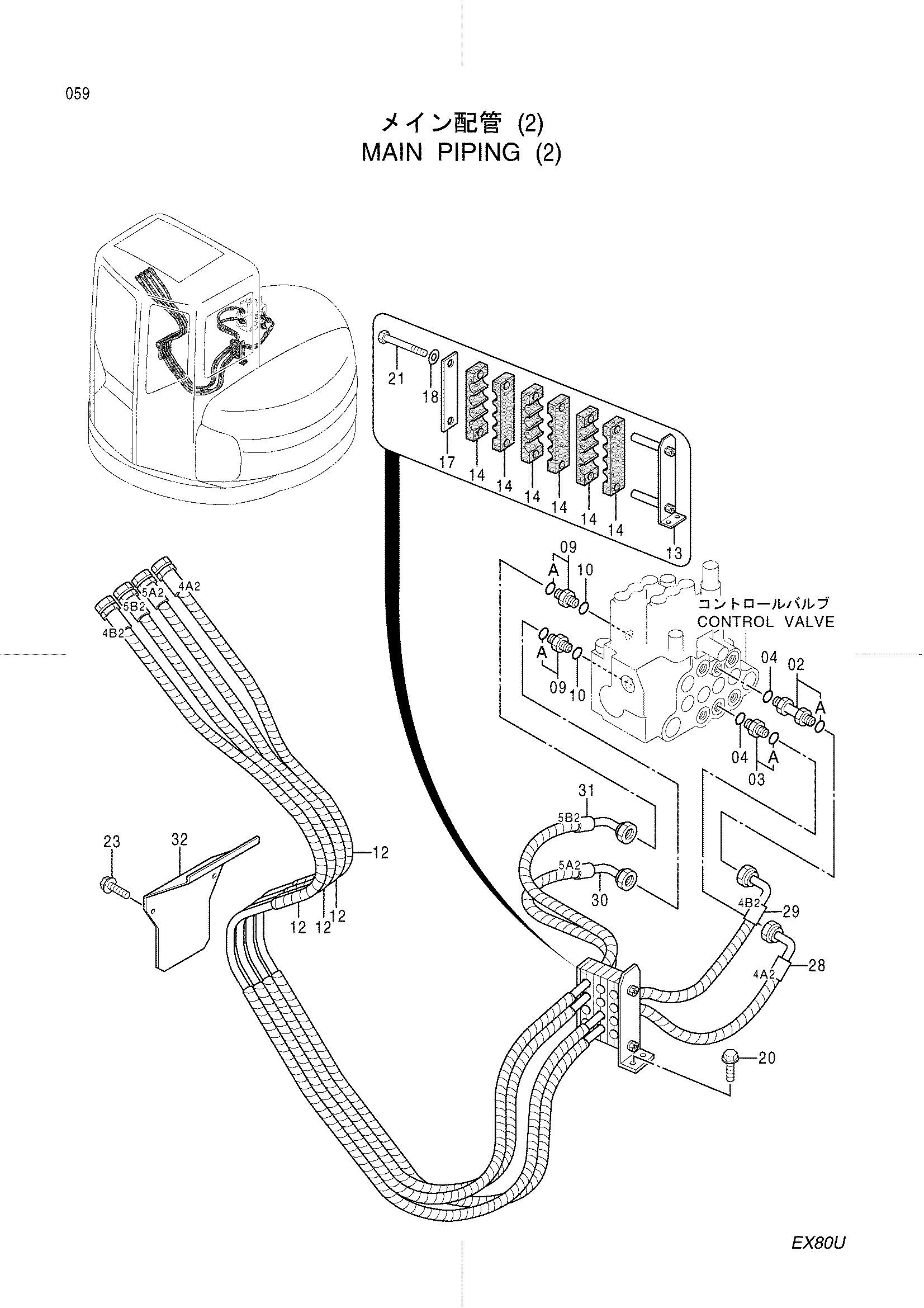

Заводская схема «Основной трубопроводы (2)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4199247 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4189602 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 09 | 4189602 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 2 |
| 12 | 4044420 | Защитный кожух | 12 |
| 13 | 8075659 | Кронштейн | 1 |
| 14 | 4408624 | Хомут шланга | 6 |
| 17 | 4410328 | Пластина | 1 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | J011020 | Болт с шайбой | 2 |
| 21 | J901008 | Болт | 2 |
| 23 | J051025 | Болт с шайбой | 4 |
| 28 | 4422283 | Шланг (4A2) | 1 |
| 29 | 4422284 | Шланг (4B2) | 1 |
| 30 | 4422285 | Шланг (5A2) | 1 |
| 31 | 4422286 | Шланг (5B2) | 1 |
| 32 | 8077912 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
