Рама — HITACHI EX80U

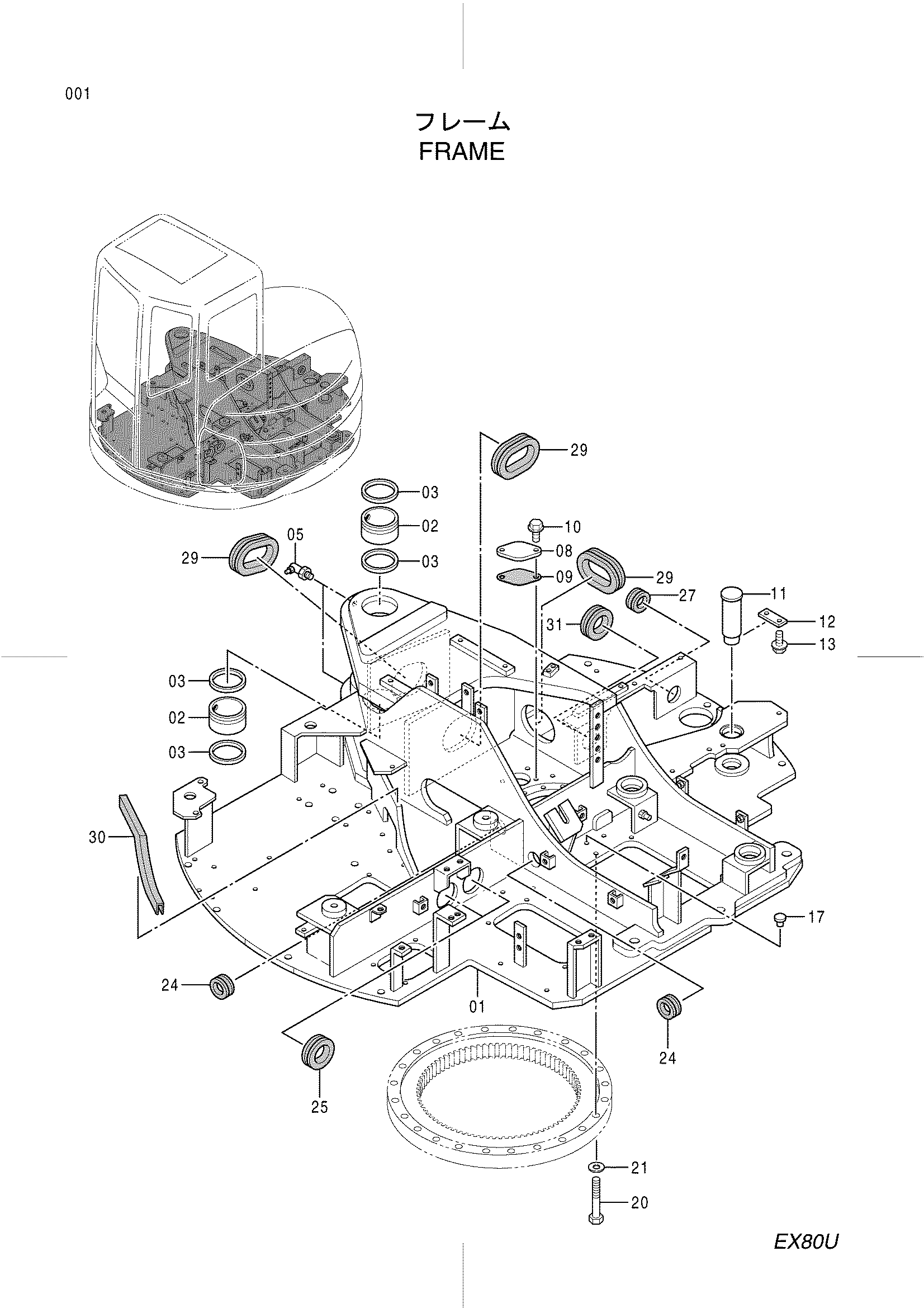

Заводская схема «Рама» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5006434 | Рама основной | 1 |
| 02 | 4381854 | Втулка | 2 |
| 03 | 4085479 | Пылезащитное уплотнение | 4 |
| 05 | 4146061 | Пресс-маслёнка | 2 |
| 08 | 4255799 | Крышка | 1 |
| 09 | 4161735 | Манжета | 1 |
| 10 | J021025 | Болт с шайбой | 2 |
| 11 | 4410301 | Палец | 1 |
| 12 | 4344313 | Пластина | 1 |
| 13 | J021230 | Болт с шайбой | 2 |
| 17 | 4387568 | Установочный штифт | 3 |
| 20 | J921685 | Болт | 24 |
| 21 | J222016 | Шайба | 24 |
| 24 | 4410187 | Резиновая втулка | 2 |
| 25 | 4201986 | Резиновая втулка | 2 |
| 27 | 4509404 | Резиновая втулка | 1 |
| 29 | 4191978 | Резиновая втулка | 3 |
| 30 | 4409591 | Резиновая прокладка | 1 |
| 31 | 4221019 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
