Крышка (5) — HITACHI EX80U

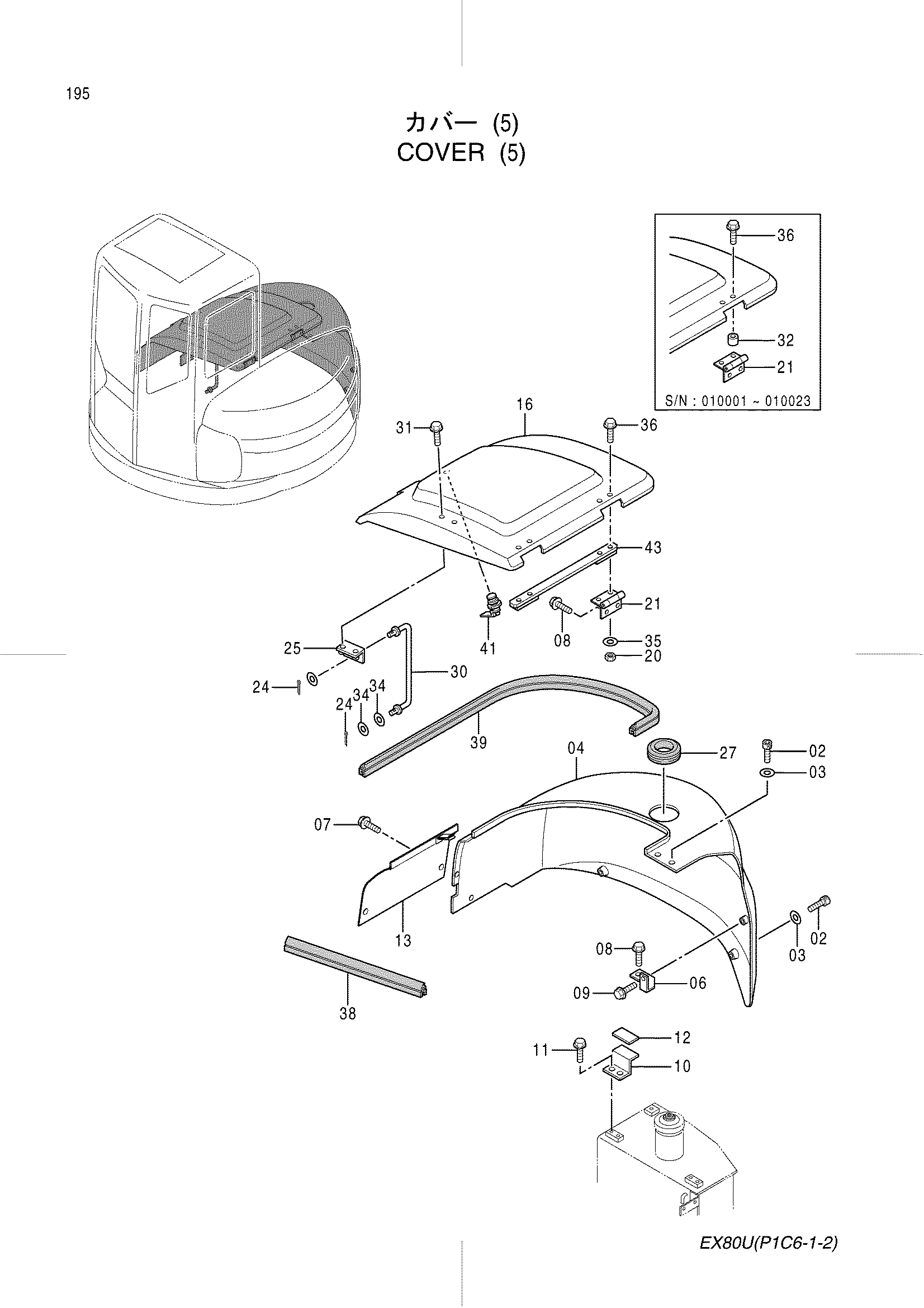

Заводская схема «Крышка (5)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J781030 | Болт с внутренним шестигранником | 5 |
| 03 | A590110 | Плоская шайба | 5 |
| 04 | 4417348 | Крышка | 1 |
| 06 | 4432780 | Кронштейн | 1 |
| 07 | J020825 | Болт с шайбой | 4 |
| 08 | J031030 | Болт с шайбой | 5 |
| 09 | J021020 | Болт с шайбой | 1 |
| 10 | 4403250 | Кронштейн | 1 |
| 11 | J021020 | Болт с шайбой | 2 |
| 12 | 4410258 | Резиновая прокладка | 1 |
| 13 | 8075928 | Крышка | 1 |
| 16 | 4407517 | Крышка | 1 |
| 20 | J950010 | Гайка | 4 |
| 21 | 4331879 | Петля | 2 |
| 23 | A590108 | Плоская шайба | 1 |
| 24 | A762016 | Шплинт | 2 |
| 25 | 9752513 | Кронштейн | 1 |
| 27 | 4410208 | Резиновая втулка | 1 |
| 30 | 8075933 | Стойка | 1 |
| 30 | 8078857 | Стойка | 1 |
| 31 | J020822 | Болт с шайбой | 2 |
| 32 | 4411947 | Проставка | 4 |
| 34 | 4346037 | Шайба | 2 |
| 35 | J217083 | Плоская шайба | 4 |
| 36 | J021045 | Болт с шайбой | 4 |
| 38 | 4427250 | Веатхер стрип | 1 |
| 39 | 4427251 | Веатхер стрип | 1 |
| 41 | 4361458 | Замок | 1 |
| 43 | 9754049 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
