Передний трубопроводы — HITACHI EX80U

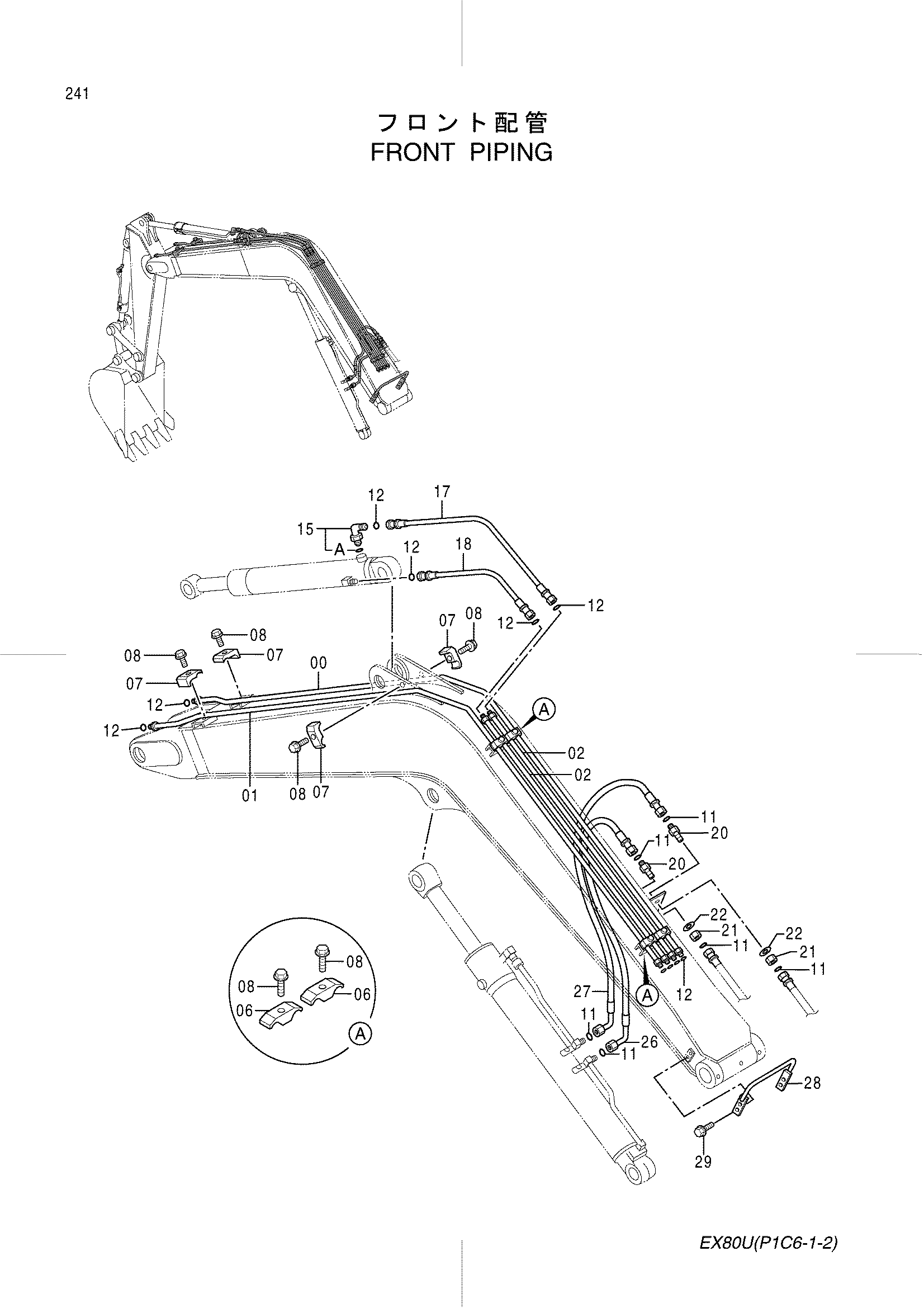

Заводская схема «Передний трубопроводы» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8073317 | Трубка | 1 |
| 01 | 8073316 | Трубка | 1 |
| 02 | 9750897 | Трубка | 2 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | J011250 | Болт с шайбой | 8 |
| 11 | 4138938 | Уплотнительное кольцо | 6 |
| 12 | 4138938 | Уплотнительное кольцо | 10 |
| 15 | 4200580 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4427068 | Шланг | 1 |
| 18 | 4324461 | Шланг | 1 |
| 20 | 4217505 | Адаптер | 2 |
| 21 | 4217504 | Гайка | 2 |
| 22 | J222022 | Шайба | 2 |
| 26 | 4429033 | Шланг | 1 |
| 27 | 4429034 | Шланг | 1 |
| 28 | 9754041 | Защитный кожух | 1 |
| 29 | J011235 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
