Пилотный трубопроводы (2) — HITACHI EX80U

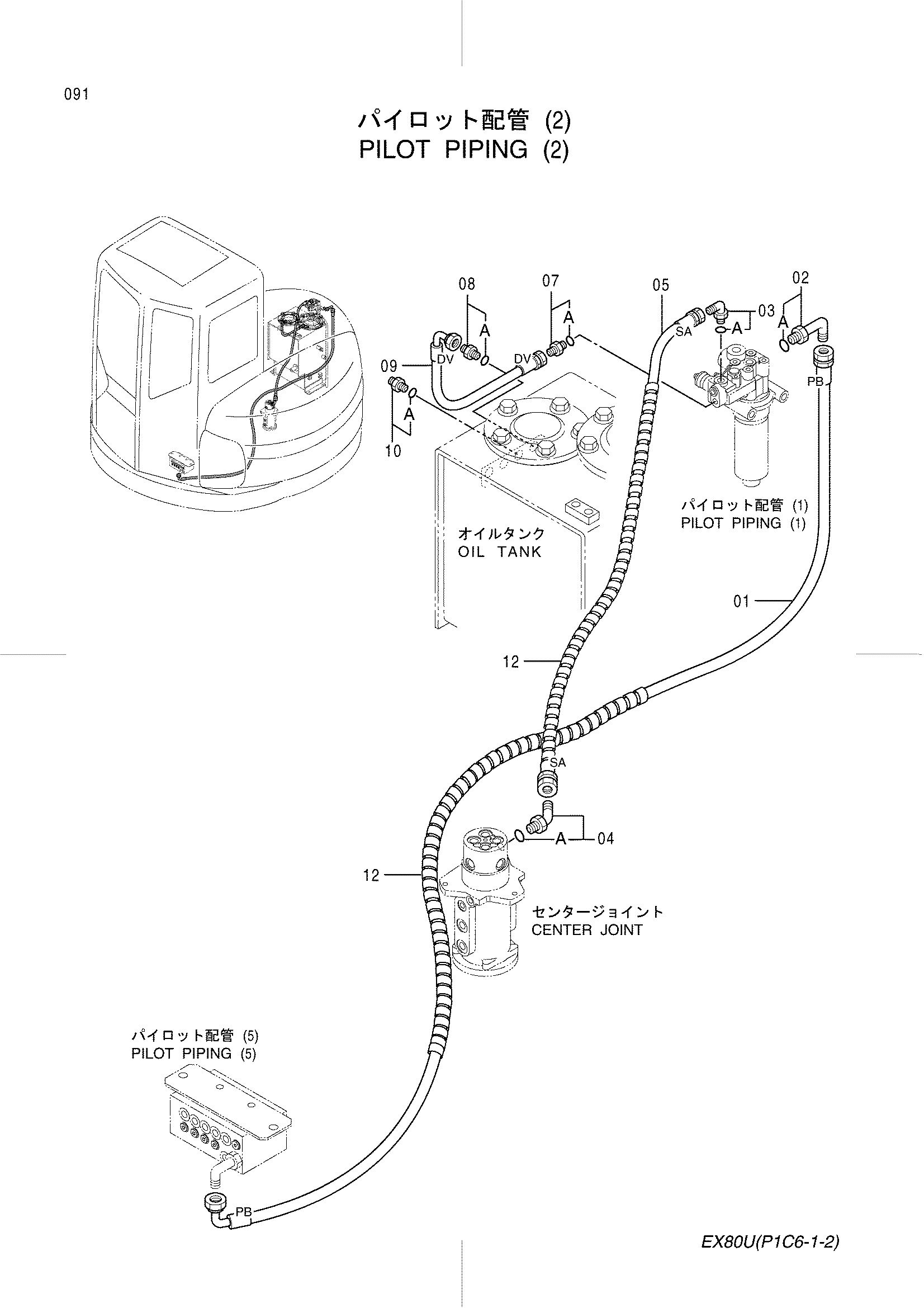

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4422350 | Шланг (PB) | 1 |
| 02 | 4277651 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4154670 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4193826 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4422346 | Шланг (SA) | 1 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4200468 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4422352 | Шланг (DV) | 1 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4133527 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
