Основной трубопроводы (5) — HITACHI EX80U

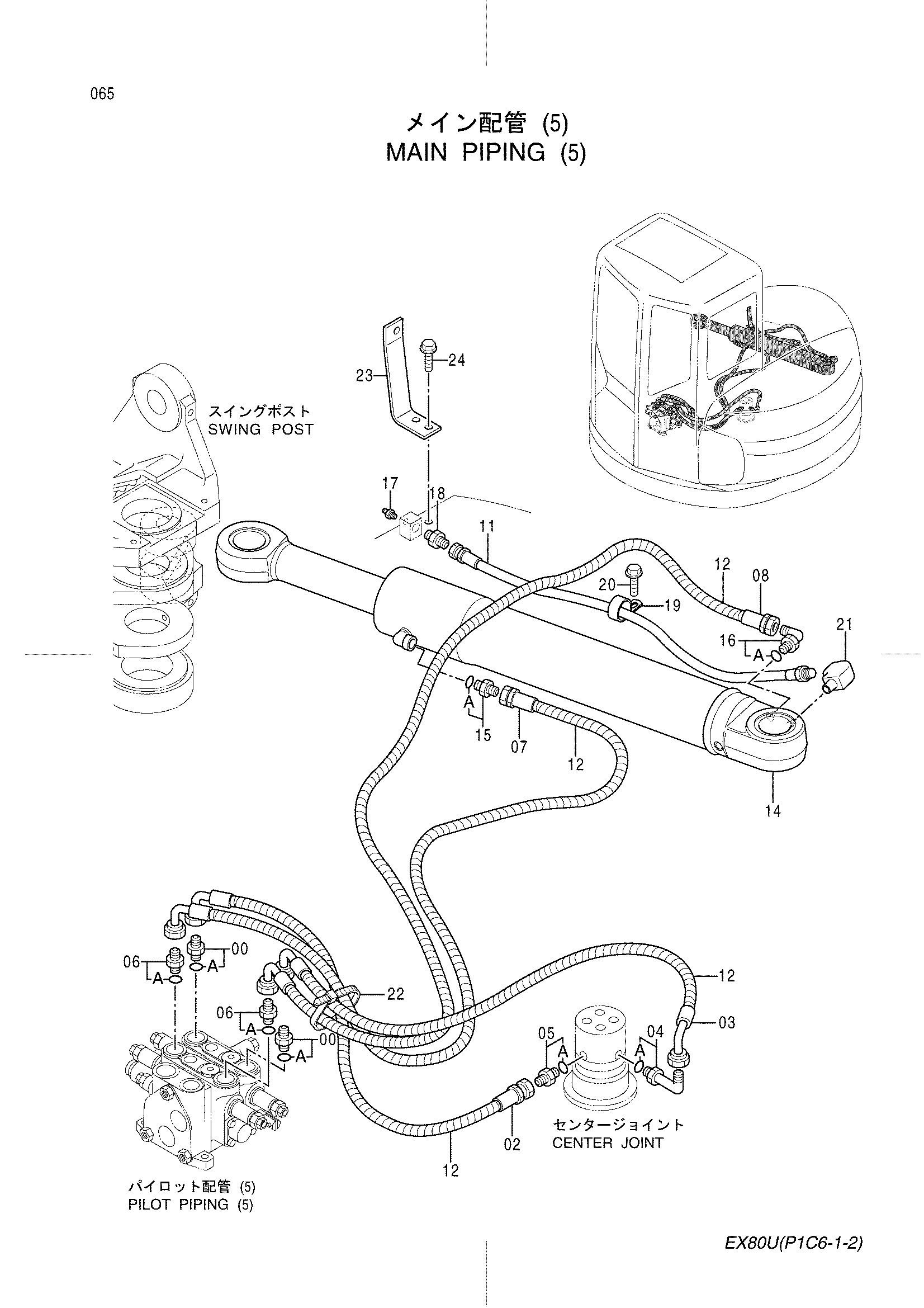

Заводская схема «Основной трубопроводы (5)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4410336 | Шланг | 1 |
| 03 | 4410337 | Шланг | 1 |
| 04 | 4277650 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200466 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200469 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4423575 | Шланг | 1 |
| 08 | 4423577 | Шланг | 1 |
| 11 | 4424520 | Пластиковый шланг | 1 |
| 12 | 4133527 | Защитный кожух | 11 |
| 14 | 4408380 | Гидроцилиндр. поворот | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 18 | 94-1301 | Адаптер | 1 |
| 19 | 4190272 | Зажим | 1 |
| 20 | J021020 | Болт с шайбой | 1 |
| 21 | 4209240 | Угловой штуцер | 1 |
| 22 | 4121859 | Ленточный зажим | 1 |
| 23 | 8077969 | Кронштейн | 1 |
| 24 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
