Дренажный трубопроводы — HITACHI EX80U

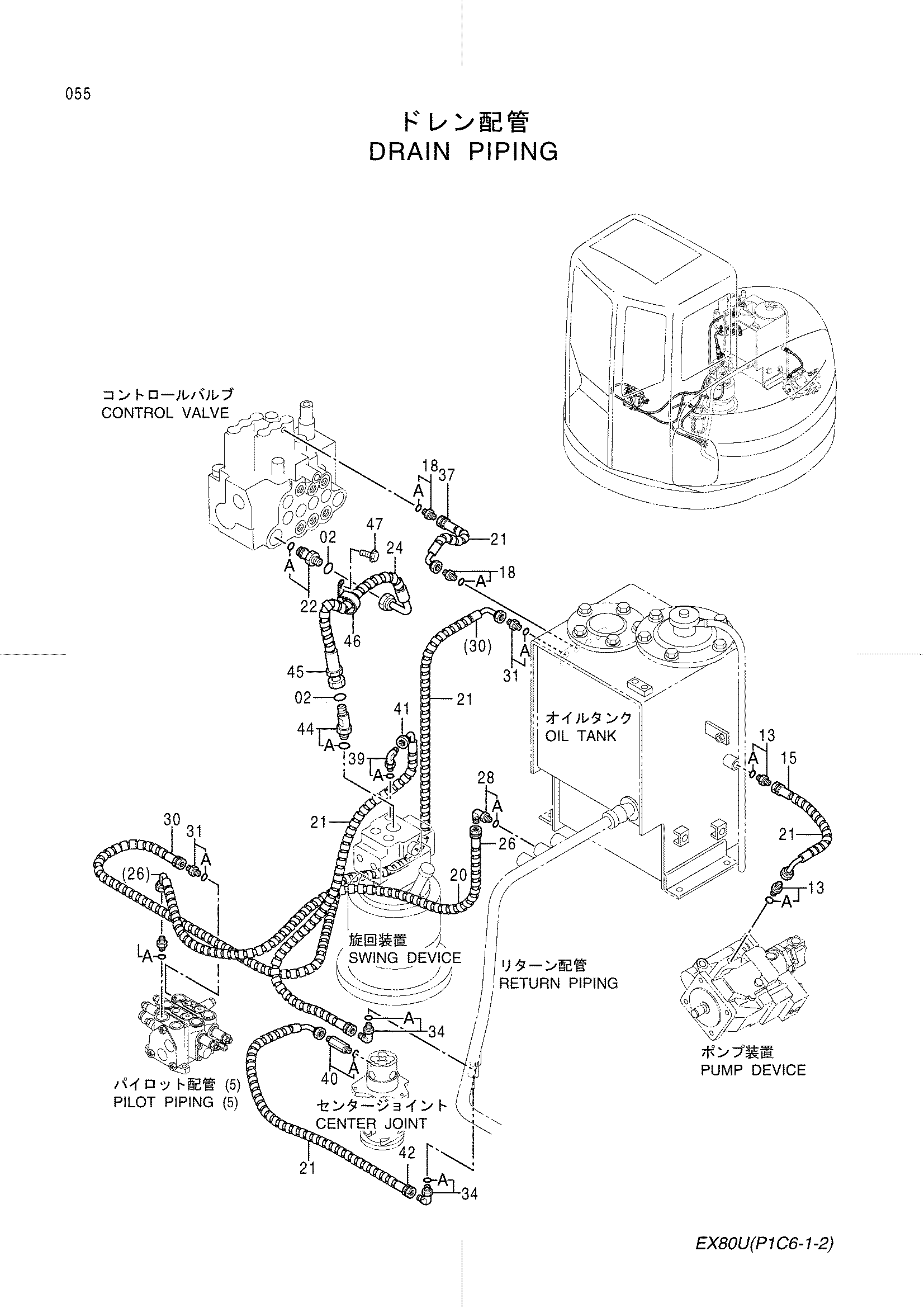

Заводская схема «Дренажный трубопроводы» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 13 | 4210361 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4313147 | Шланг | 1 |
| 18 | 4200465 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4044420 | Защитный кожух | 4 |
| 21 | 4133527 | Защитный кожух | 9 |
| 22 | 4189539 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4044420 | Защитный кожух | 1 |
| 26 | 4313168 | Шланг | 1 |
| 27 | 4279302 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4279060 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4371863 | Шланг | 1 |
| 31 | 4200465 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4200471 | Угловой штуцер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4350835 | Шланг | 1 |
| 39 | 4154671 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4276965 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4351911 | Шланг | 1 |
| 42 | 4427063 | Шланг | 1 |
| 44 | 4252193 | Угловой штуцер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4295517 | Шланг | 1 |
| 46 | 4190291 | Зажим | 1 |
| 47 | J031025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
