Пилотный трубопроводы (3) — HITACHI EX80U

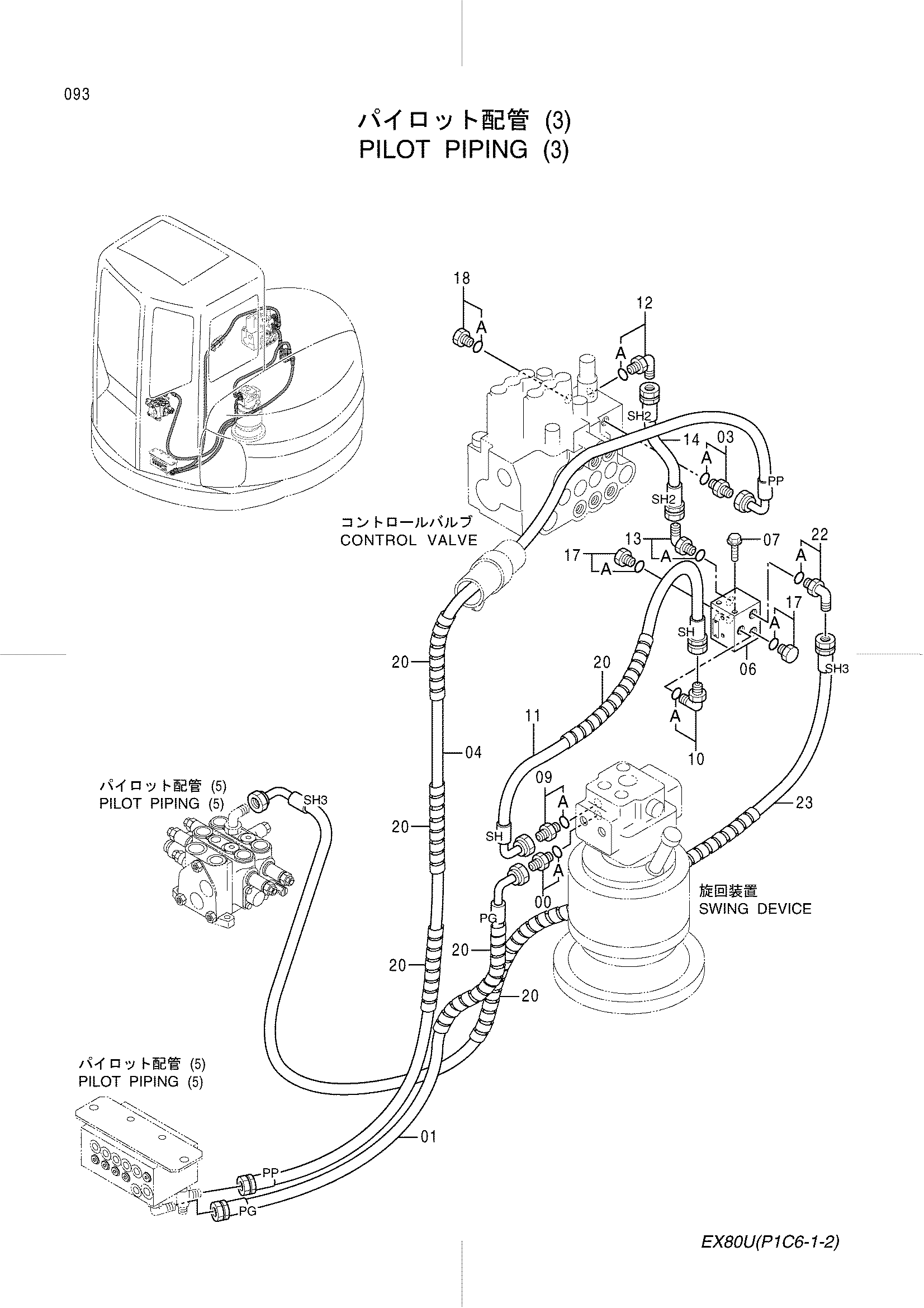

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200465 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4409476 | Шланг (PG) | 1 |
| 03 | 4200465 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4427059 | Шланг (PP) | 1 |
| 06 | 4330230 | Челночный клапан | 1 |
| 07 | J010816 | Болт с шайбой | 2 |
| 09 | 4261937 | Фильтр | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4279119 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4427054 | Шланг (SH) | 1 |
| 12 | 4154670 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200470 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4417396 | Шланг (SH2) | 1 |
| 17 | 4092534 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4093624 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4133527 | Защитный кожух | 11 |
| 22 | 4200470 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4427058 | Шланг (SH3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
