Топливные трубопроводы — HITACHI EX80U

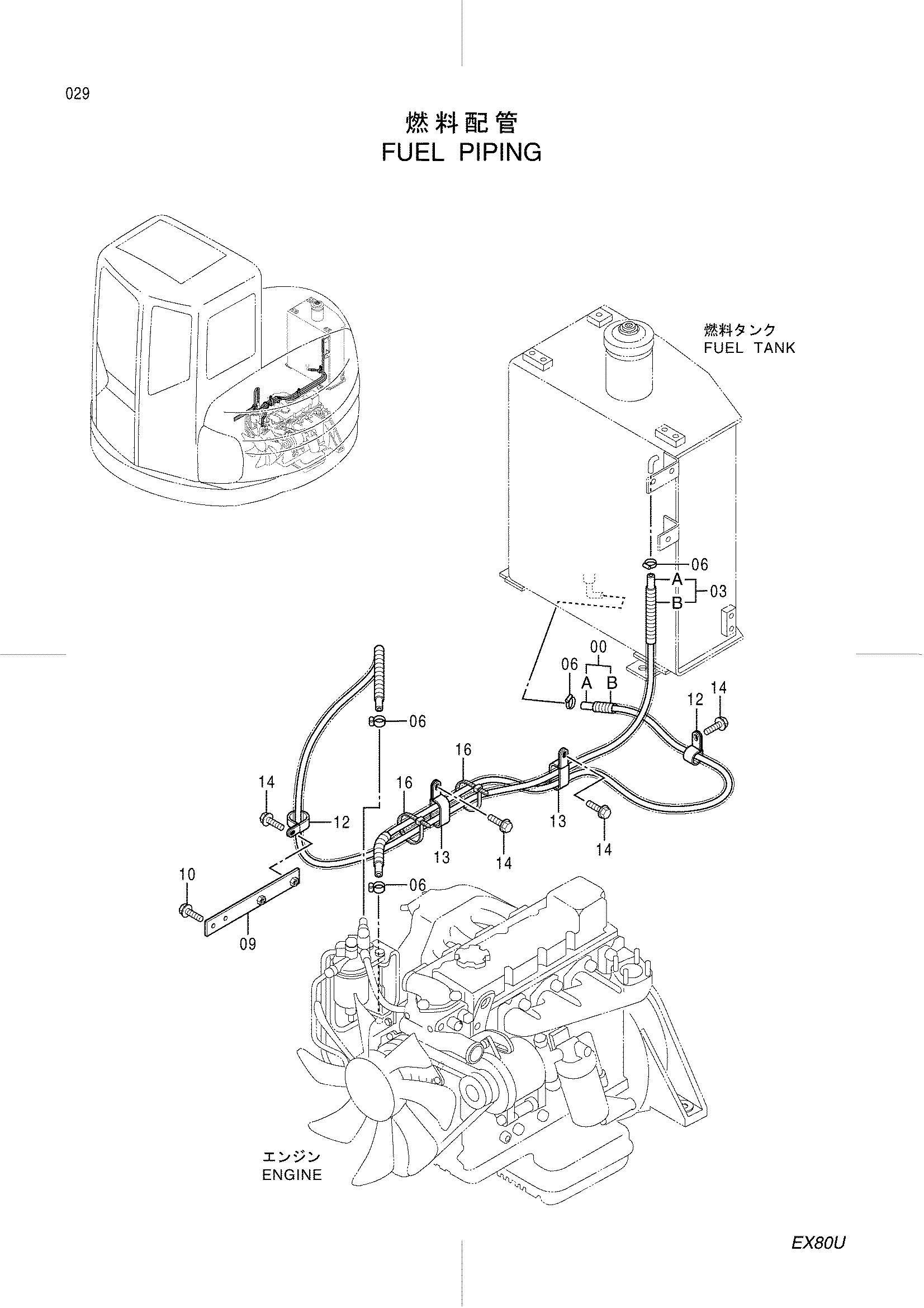

Заводская схема «Топливные трубопроводы» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9175614 | Топливный шланг | 1 |
| 00A | 4410279 | Топливный шланг | 1 |
| 00B | 4410278 | Трубка | 1 |
| 03 | 9175615 | Топливный шланг | 1 |
| 03A | 4334184 | Топливный шланг | 1 |
| 03B | 4188524 | Трубка | 1 |
| 06 | 4514700 | Зажим шланг | 4 |
| 09 | 9742425 | Кронштейн | 1 |
| 10 | J021025 | Болт с шайбой | 2 |
| 12 | 4190263 | Зажим | 2 |
| 13 | 4192034 | Зажим | 2 |
| 14 | J011020 | Болт с шайбой | 4 |
| 16 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
