Пилотный трубопроводы (9) — HITACHI EX80U

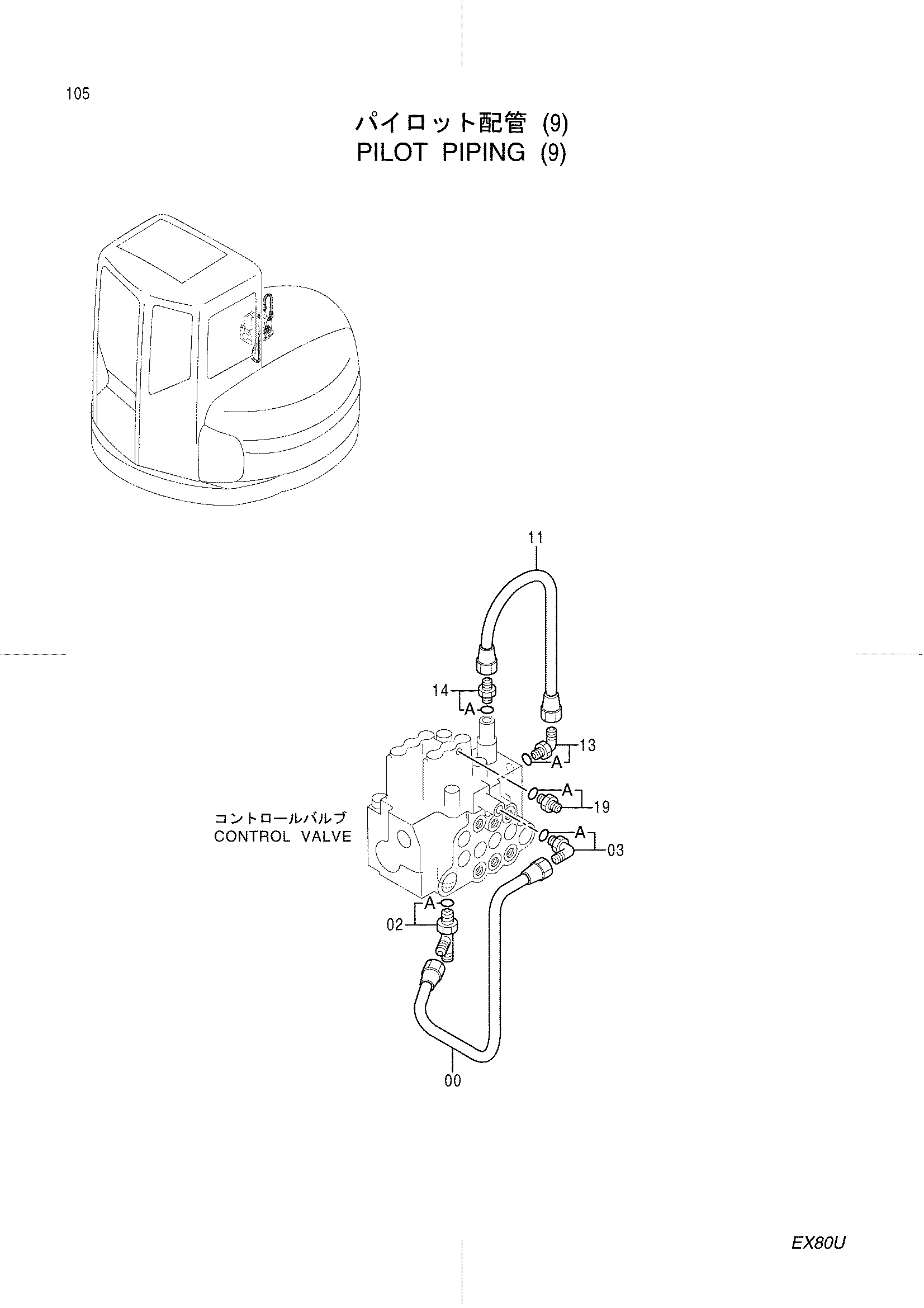

Заводская схема «Пилотный трубопроводы (9)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4373804 | Трубка | 1 |
| 02 | 4203485 | Штуцер трубки | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293950 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4373805 | Трубка | 1 |
| 13 | 4293950 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4255304 | Штуцер трубки | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
