Пилотный трубопроводы (7) — HITACHI EX80U

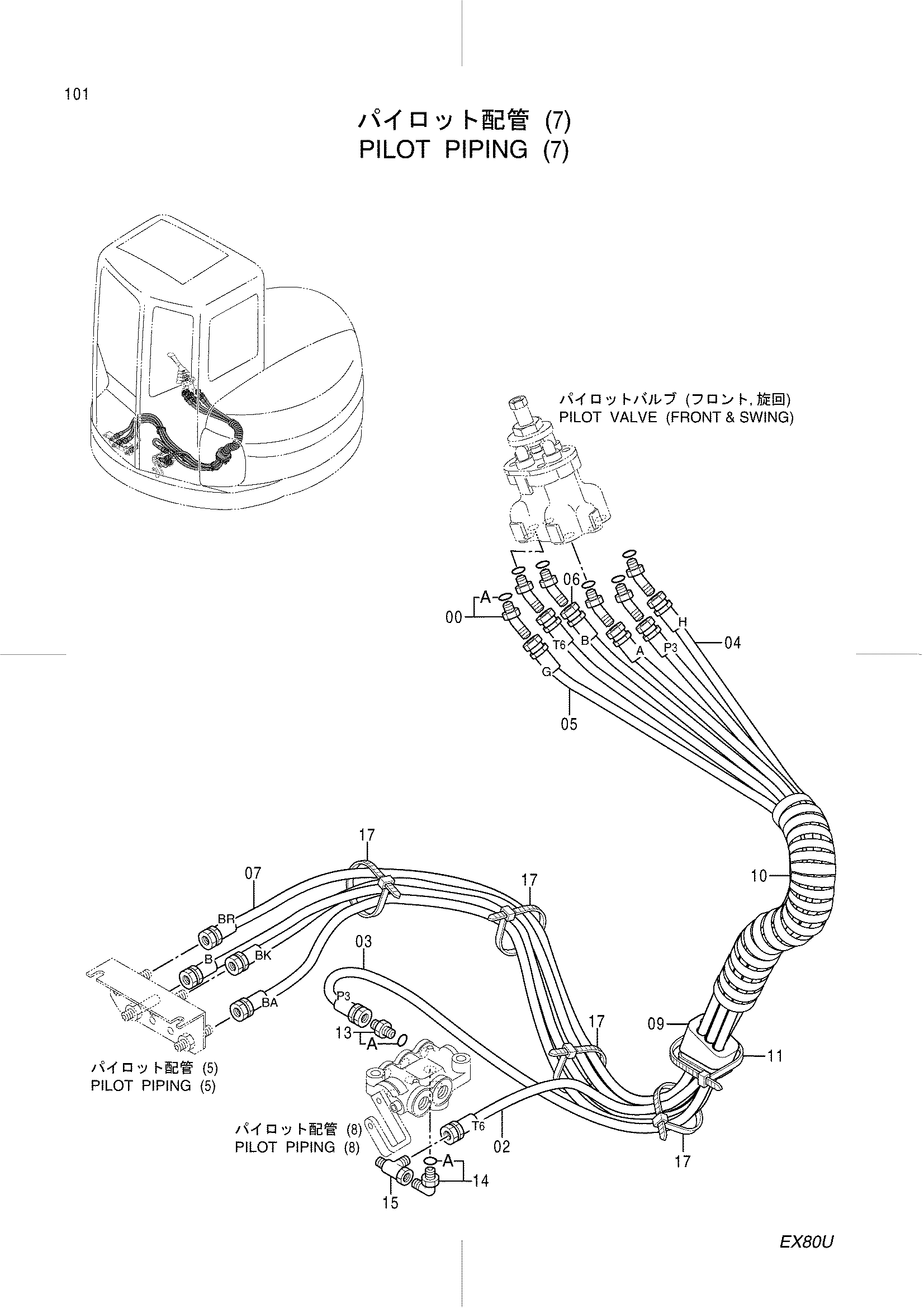

Заводская схема «Пилотный трубопроводы (7)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4193826 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4422618 | Шланг (T6) | 1 |
| 03 | 4422619 | Шланг (P3) | 1 |
| 04 | 4422620 | Шланг (H, BA) | 1 |
| 05 | 4422621 | Шланг (G, BK) | 1 |
| 06 | 4422622 | Шланг (B) | 1 |
| 07 | 4422623 | Шланг (A, BR) | 1 |
| 09 | 3069989 | Ограничитель | 1 |
| 10 | 4044420 | Защитный кожух | 2 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 13 | 4374837 | Фильтр | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200470 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4252786 | Тройник | 1 |
| 17 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
