Управление трос (ход и отвал) — HITACHI EX80U

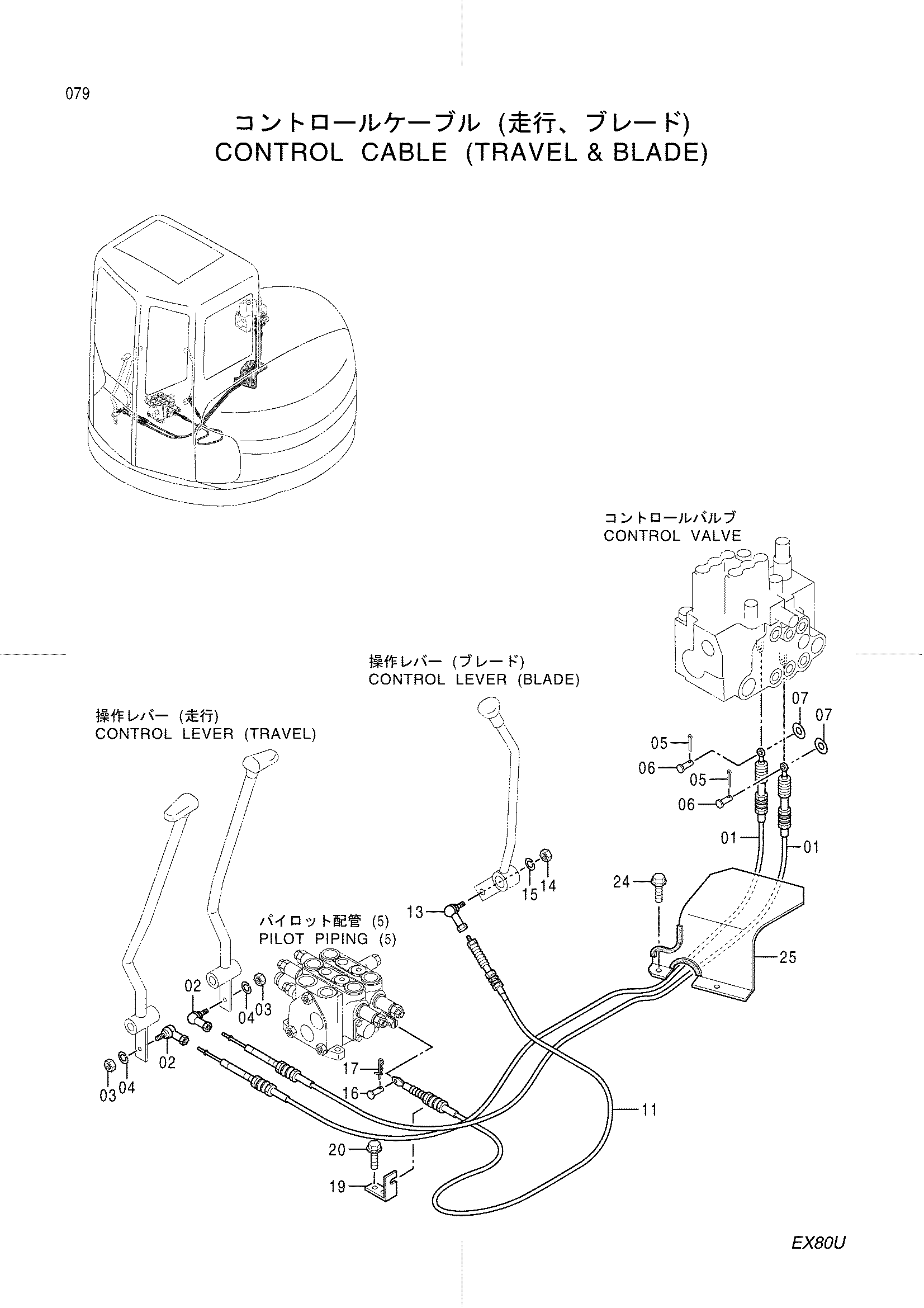

Заводская схема «Управление трос (ход и отвал)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4420343 | Трос управления | 2 |
| 02 | 4056018 | Шарнир | 2 |
| 03 | M500807 | Гайка | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | A761620 | Шплинт | 2 |
| 06 | 4168988 | Палец | 2 |
| 07 | A590106 | Плоская шайба | 2 |
| 11 | 4409498 | Трос управления | 1 |
| 13 | 4287791 | Шарнир | 1 |
| 14 | M500605 | Гайка | 1 |
| 15 | A590906 | Пружинная шайба | 1 |
| 16 | 4279607 | Палец | 1 |
| 17 | 4365839 | Стопорный палец | 1 |
| 19 | 4401213 | Кронштейн | 1 |
| 20 | J011020 | Болт с шайбой | 2 |
| 24 | J011020 | Болт с шайбой | 2 |
| 25 | 8077427 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
