Пилотный трубопроводы (4) — HITACHI EX80U

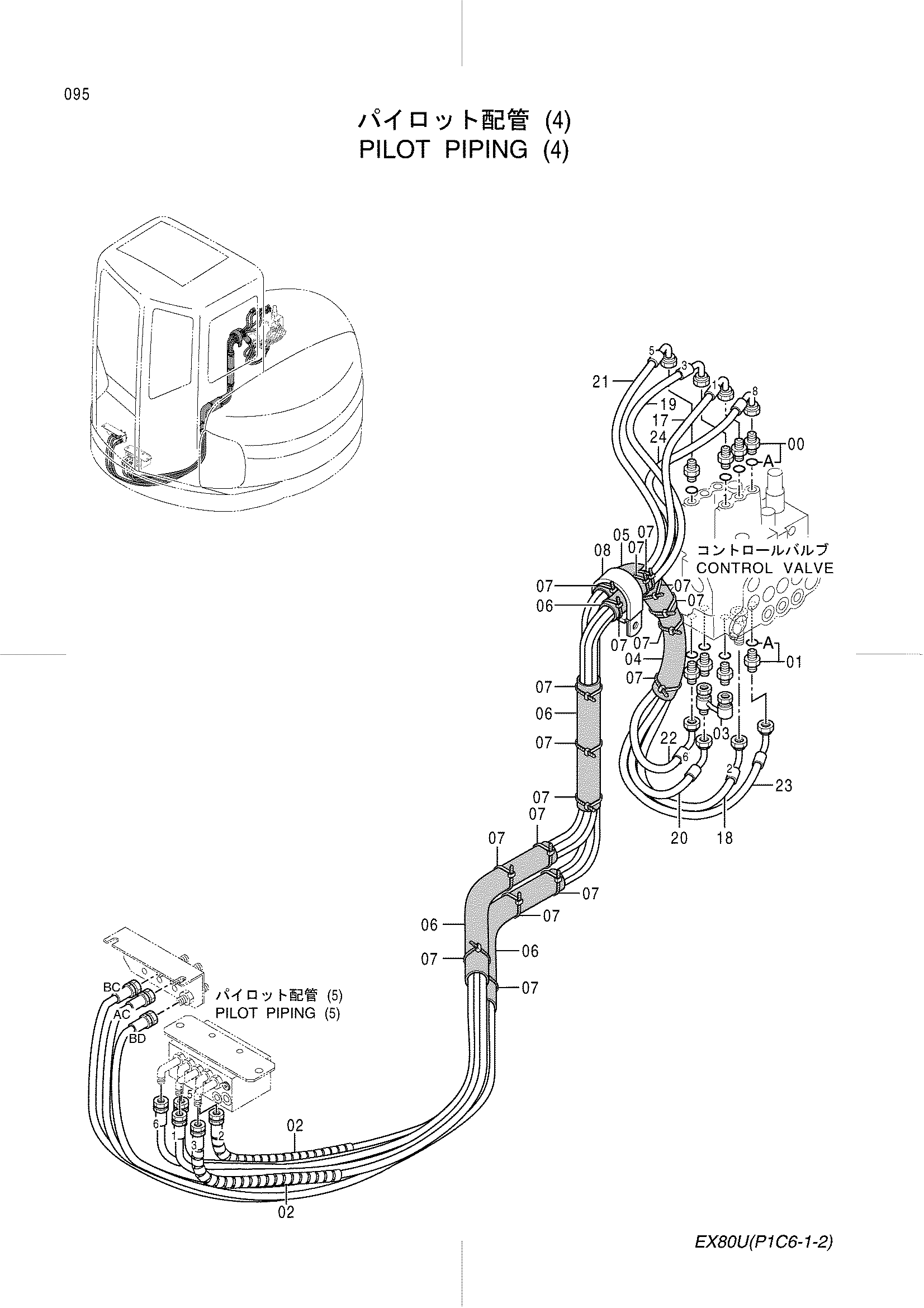

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX80U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255792 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4133527 | Защитный кожух | 2 |
| 03 | 9747178 | Трубка | 1 |
| 04 | 4434279 | Резиновая втулка | 1 |
| 05 | 4430269 | Резиновая прокладка | 1 |
| 06 | 4167524 | Резиновая втулка | 4 |
| 07 | 4055312 | Ленточный зажим | 17 |
| 08 | 4193816 | Зажим | 1 |
| 17 | 4427062 | Шланг (1) | 1 |
| 18 | 4427057 | Шланг (2) | 1 |
| 19 | 4427061 | Шланг (3) | 1 |
| 20 | 4427037 | Шланг (4, AC) | 1 |
| 21 | 4427060 | Шланг (5) | 1 |
| 22 | 4427056 | Шланг (6) | 1 |
| 23 | 4427034 | Шланг (7, BC) | 1 |
| 24 | 4427070 | Шланг (8, BD) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX80U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
