Гидроцилиндр ковша <STD. рукоять> — HITACHI EX800H-5

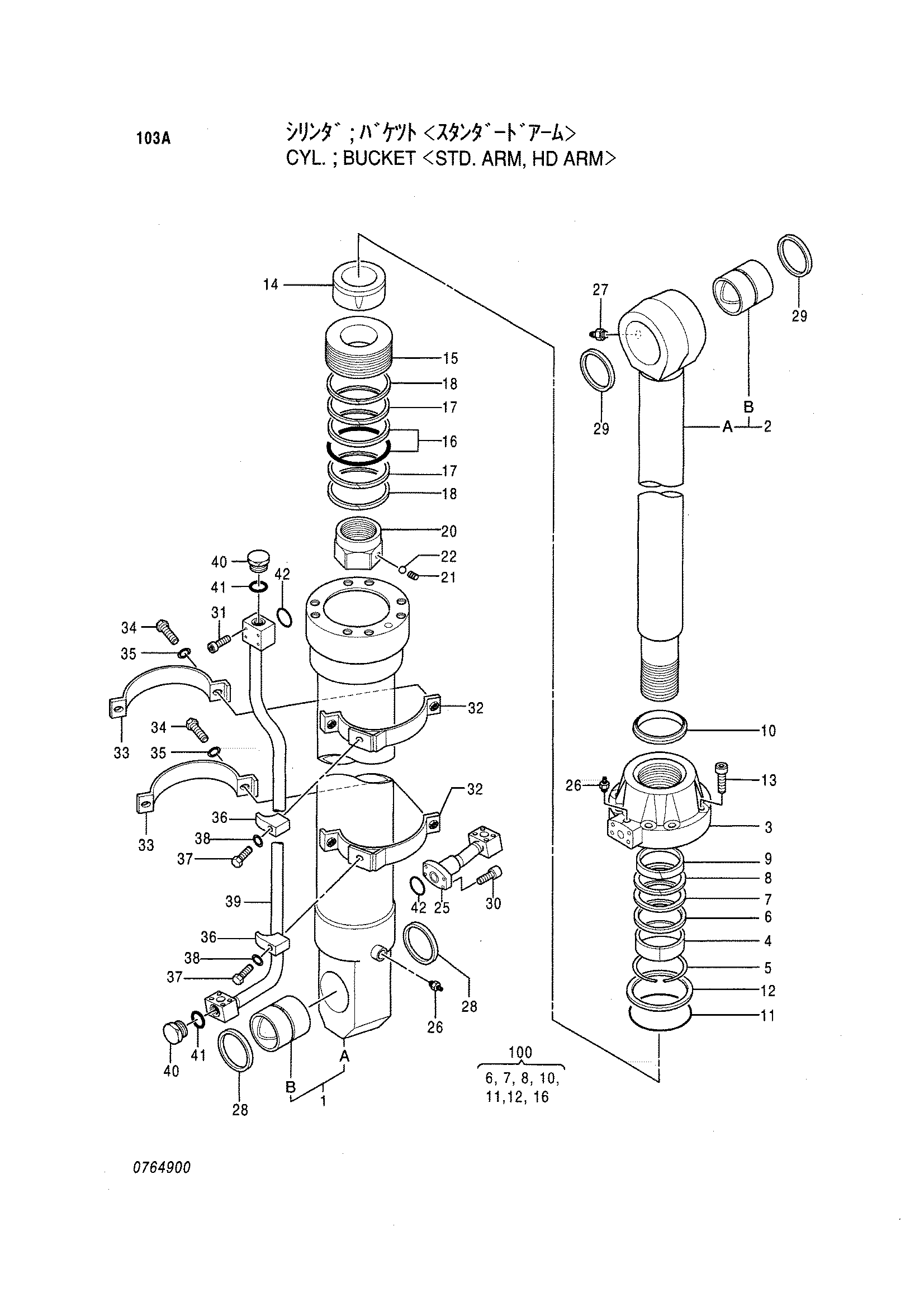

Заводская схема «Гидроцилиндр ковша <STD. рукоять>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4437039	Гидроцилиндр ковша	1
1-30	4439851	Гидроцилиндр	1
1	4440411	Труба гидроцилиндра	1
1B	0379902	Втулка	1
2	4440414	Шток поршня	1
2B	0380003	Втулка	1
3	0764901	Головка гидроцилиндра	1
4	0379806	Втулка	1
5	0191415	Стопорное кольцо	1
6	0417405	Кольцо	1
7	4094949	U-образная манжета	1
8	0242505	Опорное кольцо	1
9	0417406	Направляющее кольцо	1
10	4438196	Грязесъёмное кольцо	1
11	A811180	Уплотнительное кольцо	1
12	0242507	Опорное кольцо	1
13	4104472	Болт с внутренним шестигранником	8
14	0609203	Амортизирующий подшипник	1
15	0764902	Поршень	1
16	0242510	Кольцо уплотнение в сборе	1
17	0420307	Направляющее кольцо	2
18	0242512	Направляющее кольцо	2
20	0379814	Гайка	1
21	0379815	Установочный винт	1
22	0109124	Стальной шарик	1
25	0380008	Соединение	1
26	4381187	Воздушный клапан	2
27	J75481	Пресс-маслёнка	1
28	4251767	Грязесъёмное кольцо	2
29	4251753	Грязесъёмное кольцо	2
30	0158883	Болт с внутренним шестигранником	4
31	0171719	Болт с внутренним шестигранником	4
32	0353017	Лента	2
33	0353018	Лента	2
34	0408815	Болт	4
35	0325913	Шайба	4
36	0353016	Хомут трубки	2
37	0254312	Болт	2
38	A590914	Пружинная шайба	2
39	0494403	Трубка	1
40	0379823	Пробка	2
41	985098	Уплотнительное кольцо	2
42	955612	Уплотнительное кольцо	2
100	4438693	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
