Гидролинии рабочего оборудования (1) (грейфер) — HITACHI EX800H-5

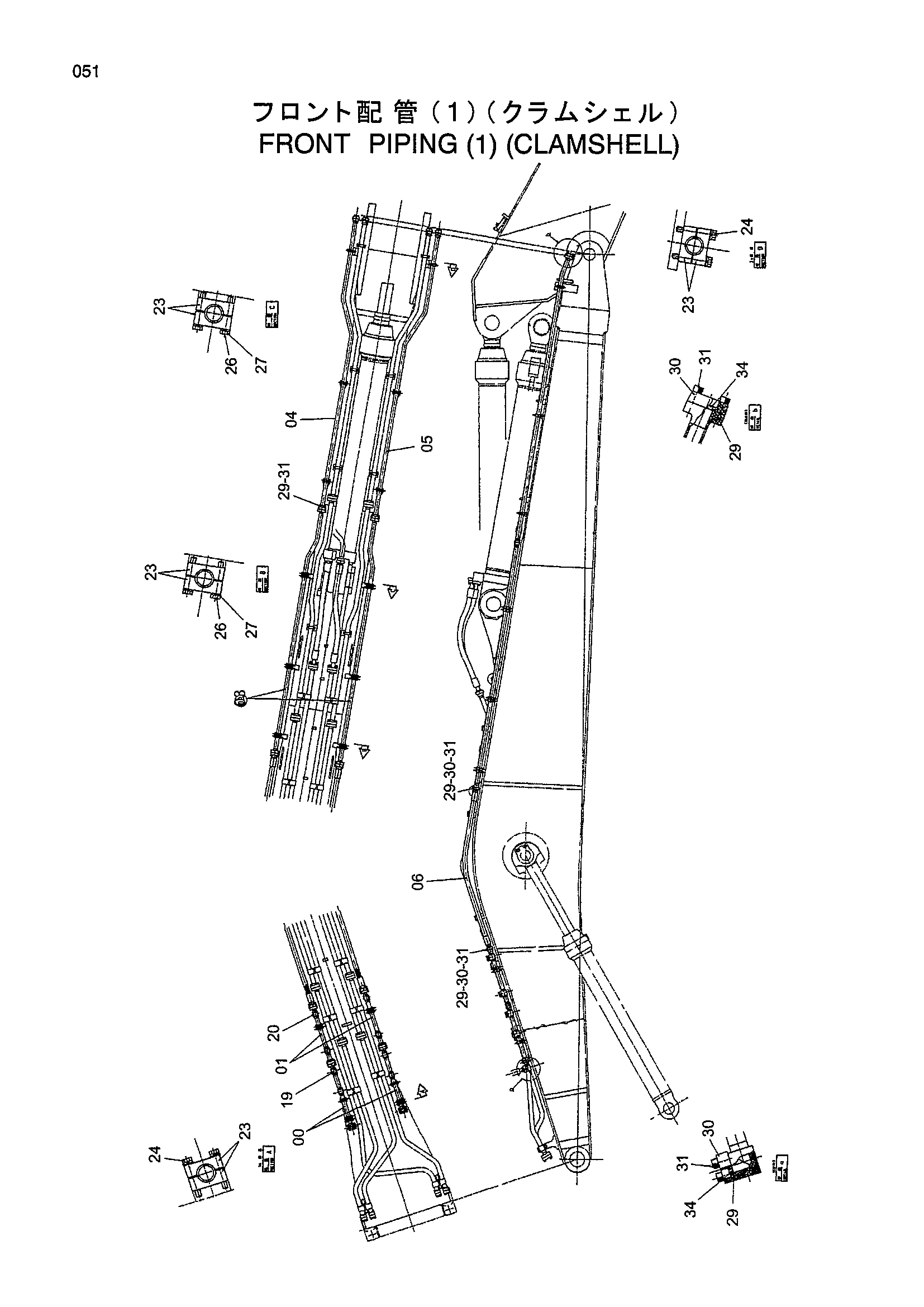

Заводская схема «Гидролинии рабочего оборудования (1) (грейфер)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052933 | Трубка | 2 |
| 01 | 8056953 | Трубка | 2 |
| 03 | 8082874 | Трубка | 2 |
| 04 | 8082873 | Трубка | 1 |
| 05 | 8082871 | Трубка | 1 |
| 06 | 4272334 | Шланг | 2 |
| 19 | 4154693 | Пробка | 6 |
| 20 | 4154693 | Пробка | 2 |
| 23 | 4334364 | Хомут трубки | 56 |
| 24 | J021285 | Болт с шайбой | 32 |
| 26 | J901280 | Болт | 24 |
| 27 | A590912 | Пружинная шайба | 24 |
| 29 | 4508805 | Уплотнительное кольцо | 12 |
| 30 | 4089703 | Разъёмный фланец | 16 |
| 31 | M341445 | Болт с внутренним шестигранником | 48 |
| 34 | 4336672 | Крышка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
