Погрузчик гидролинии рабочего оборудования (1) — HITACHI EX800H-5

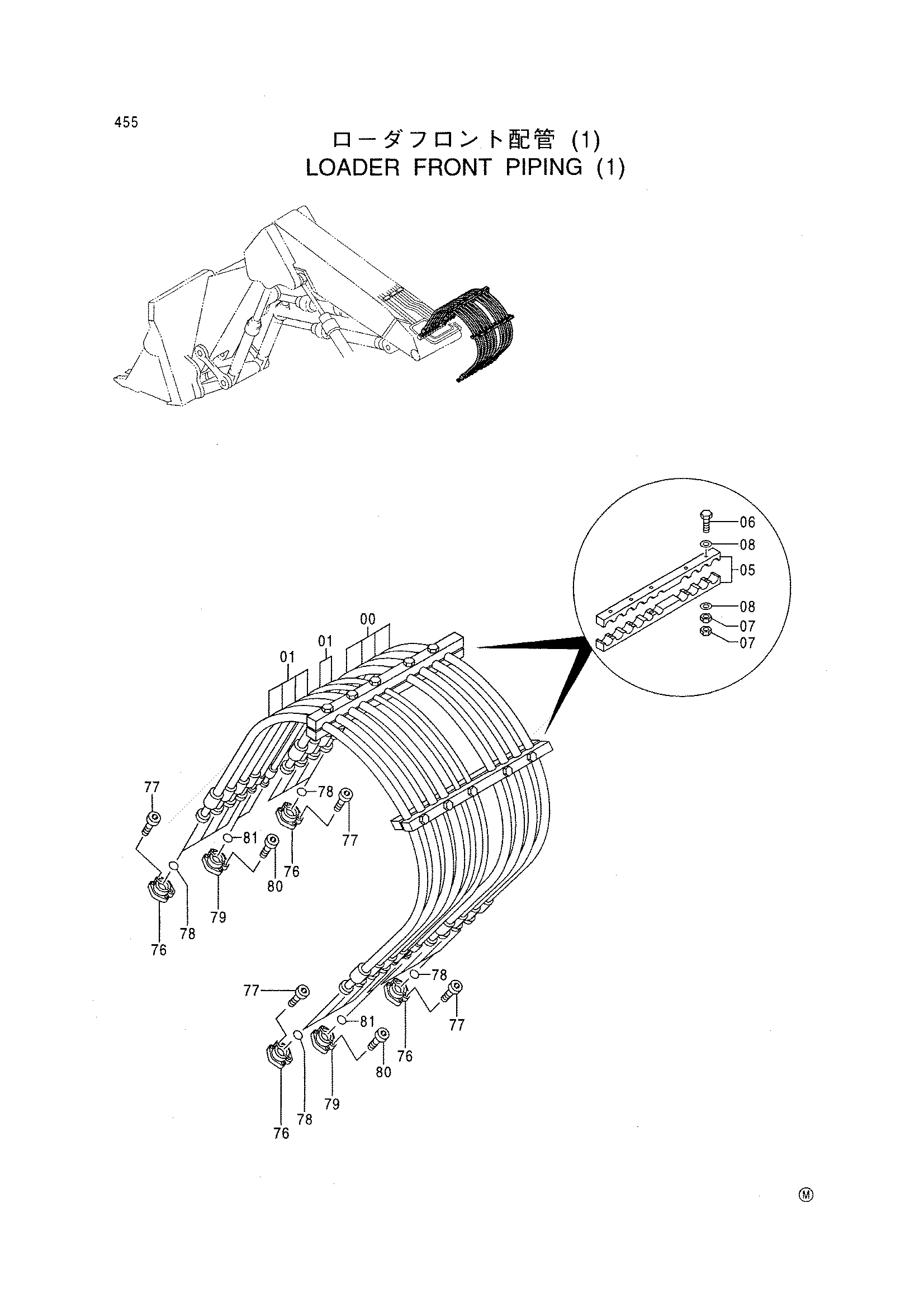

Заводская схема «Погрузчик гидролинии рабочего оборудования (1)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4405602 | Шланг | 8 |
| 00 | 4405602 | Шланг | 8 |
| 00 | 4441973 | Шланг | 8 |
| 00 | 4441973 | Шланг | 8 |
| 01 | 4405604 | Шланг | 2 |
| 01 | 4405604 | Шланг | 2 |
| 01 | 4441972 | Шланг | 2 |
| 01 | 4441972 | Шланг | 2 |
| 05 | 3080849 | Хомут | 4 |
| 06 | J901211 | Болт | 10 |
| 07 | J950012 | Гайка | 20 |
| 08 | 449490 | Шайба | 20 |
| 76 | 4089703 | Разъёмный фланец | 32 |
| 77 | M341445 | Болт с внутренним шестигранником | 64 |
| 78 | 4508805 | Уплотнительное кольцо | 16 |
| 79 | 4085560 | Разъёмный фланец | 8 |
| 80 | M341240 | Болт с внутренним шестигранником | 16 |
| 81 | 966993 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
