Механизм натяжения — HITACHI EX800H-5

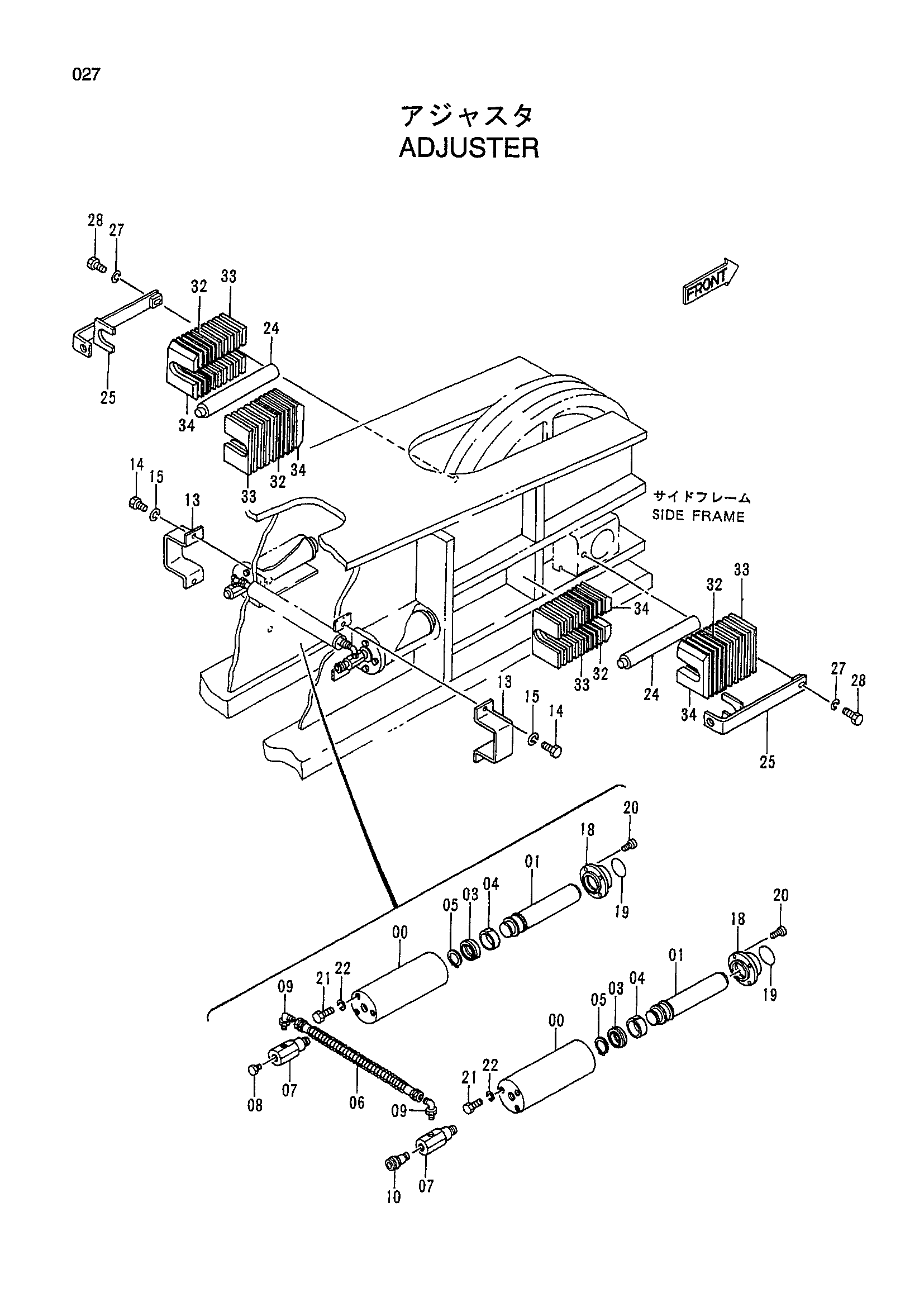

Заводская схема «Механизм натяжения» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3028106 | Гидроцилиндр | 2 |
| 01 | 3026289 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 4106879 | Износостойкое кольцо | 2 |
| 05 | 991342 | Стопорное кольцо | 2 |
| 06 | 4222983 | Шланг | 1 |
| 07 | 4189708 | Адаптер | 2 |
| 08 | 447483 | Пробка | 1 |
| 09 | 94-1401 | Угловой штуцер | 2 |
| 10 | 4105765 | Самоуплотняющееся соединение | 1 |
| 13 | 4336631 | Крышка | 2 |
| 14 | J901018 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 18 | 4144303 | Фланец | 2 |
| 19 | A810045 | Уплотнительное кольцо | 2 |
| 20 | M340828 | Болт с внутренним шестигранником | 8 |
| 21 | J901230 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 24 | 4222984 | Шток | 2 |
| 25 | 9745444 | Кронштейн | 2 |
| 27 | A590916 | Пружинная шайба | 2 |
| 28 | J901655 | Болт | 2 |
| 32 | 4222985 | Регулировочная шайба 6 | 14 |
| 33 | 4228352 | Регулировочная шайба 12 | 20 |
| 34 | 4228351 | Регулировочная шайба 25 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
