Быстрый хиткх трубопроводы (BE рукоять) — HITACHI EX800H-5

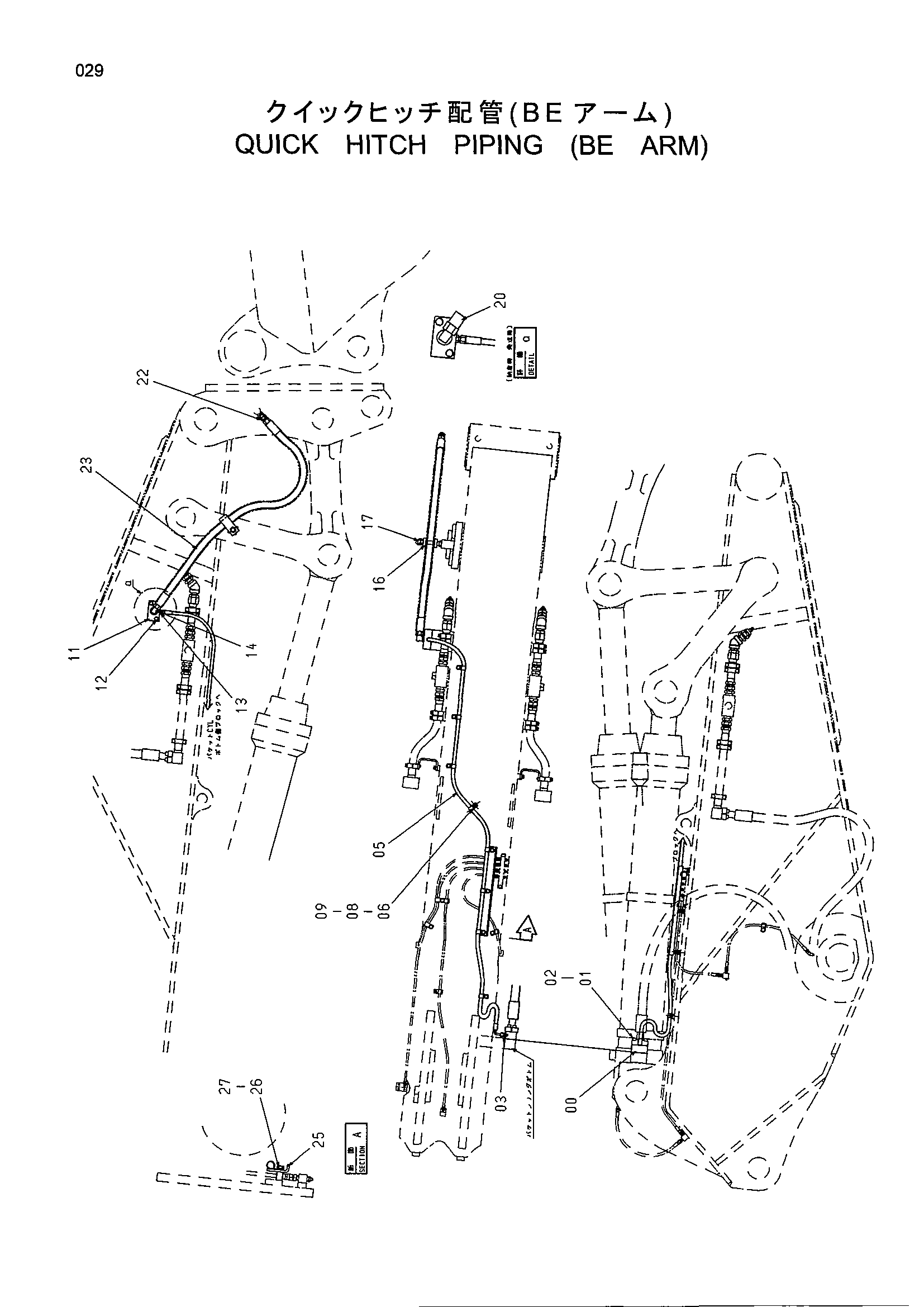

Заводская схема «Быстрый хиткх трубопроводы (BE рукоять)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084643 | Крышка | 1 |
| 01 | M341490 | Болт с внутренним шестигранником | 4 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 03 | 4042030 | Адаптер | 1 |
| 05 | 4427005 | Шланг | 1 |
| 07 | 4190262 | Зажим | 8 |
| 08 | J901016 | Болт | 5 |
| 09 | A590910 | Пружинная шайба | 5 |
| 11 | 3084287 | Блок | 1 |
| 12 | J011265 | Болт с шайбой | 2 |
| 13 | 4042030 | Адаптер | 1 |
| 14 | 4065118 | Угловой штуцер | 1 |
| 16 | 4403457 | Кронштейн | 1 |
| 17 | J950020 | Гайка | 2 |
| 19 | 4093624 | Пробка | 1 |
| 20 | 9718916 | Унион | 1 |
| 22 | 94-1304 | Адаптер | 1 |
| 23 | 4467195 | Шланг | 1 |
| 25 | 4461710 | Кронштейн | 1 |
| 26 | J901050 | Болт | 3 |
| 27 | A590910 | Пружинная шайба | 3 |
| 28 | 4344212 | Проставка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
