Центральный крышка — HITACHI EX800H-5

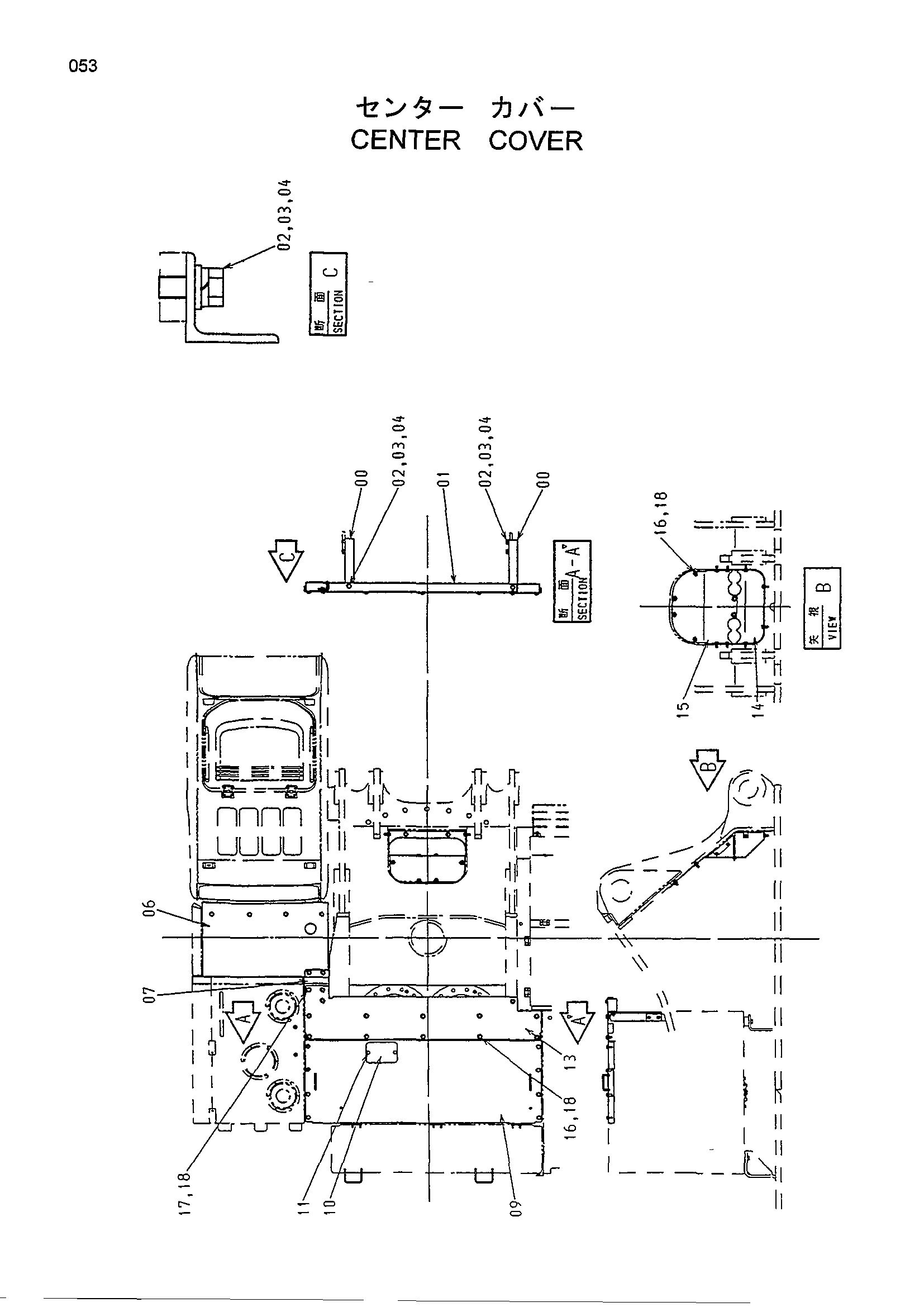

Заводская схема «Центральный крышка» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9749058 | Опора | 2 |
| 01 | 8070457 | Опора | 1 |
| 02 | J901635 | Болт | 6 |
| 03 | A590916 | Пружинная шайба | 6 |
| 04 | J222016 | Шайба | 6 |
| 06 | 4391889 | Крышка | 1 |
| 07 | 8070458 | Опора | 1 |
| 09 | 4391869 | Крышка | 1 |
| 10 | 4391870 | Пластина | 1 |
| 11 | J011025 | Болт с шайбой | 2 |
| 13 | 4392673 | Крышка | 1 |
| 14 | 4316700 | Крышка | 1 |
| 15 | 4316701 | Крышка | 1 |
| 16 | J011230 | Болт с шайбой | 29 |
| 17 | J011240 | Болт с шайбой | 1 |
| 18 | 4249324 | Шайба | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
