STD. рукоять 3.6M — HITACHI EX800H-5

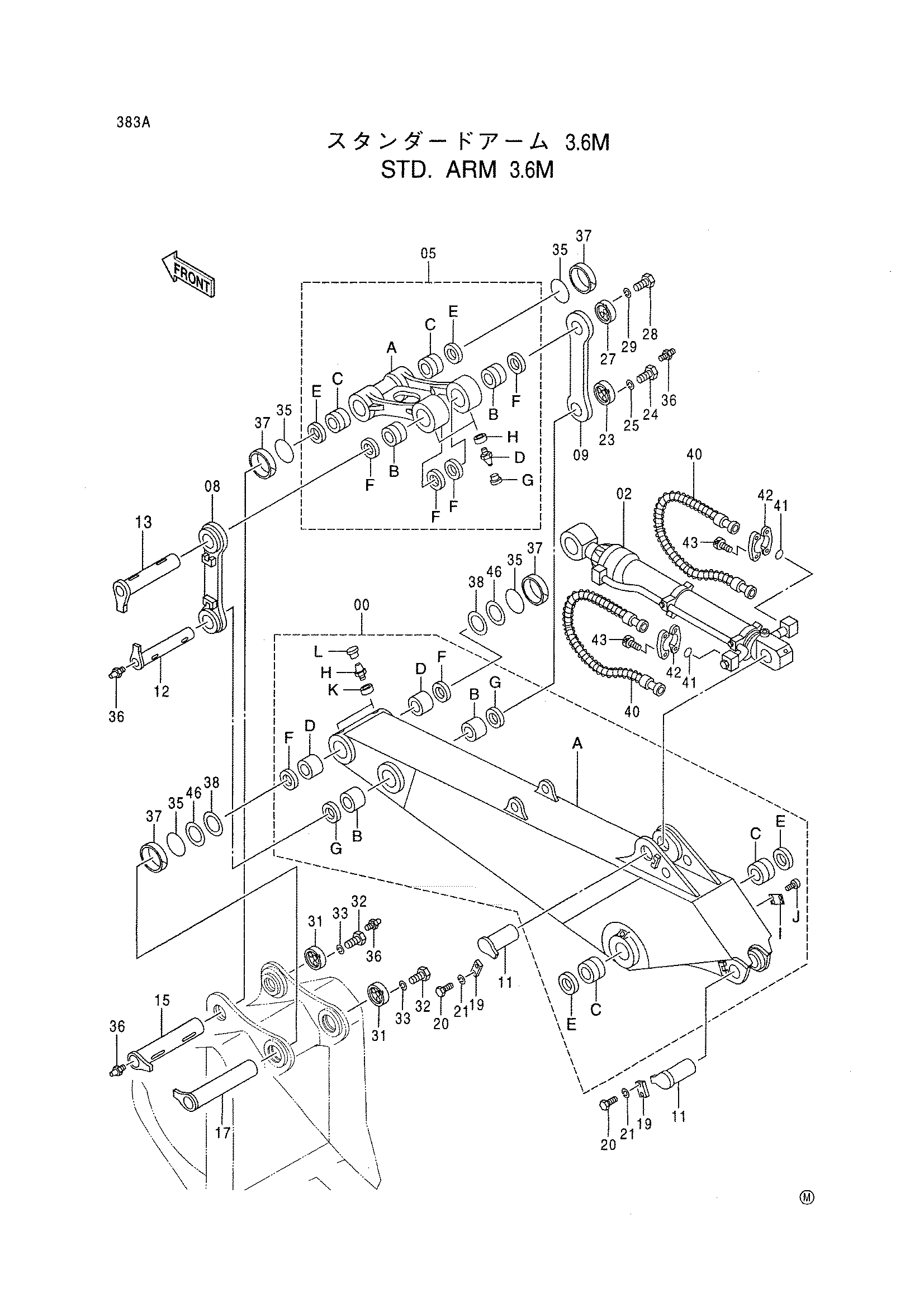

Заводская схема «STD. рукоять 3.6M» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9135250 | Рукоять в сборе | 1 |
| 00A | 5004146 | Рукоять | 1 |
| 00B | 4129729 | Втулка | 2 |
| 00C | 4218719 | Втулка | 2 |
| 00D | 4332024 | Втулка | 2 |
| 00D | 4421175 | Втулка | 2 |
| 00E | 4251766 | Пылезащитное уплотнение | 2 |
| 00F | 4251207 | Пылезащитное уплотнение | 2 |
| 00F | 4254520 | Пылезащитное уплотнение | 2 |
| 00G | 4251212 | Пылезащитное уплотнение | 2 |
| 00H | J75481 | Пресс-маслёнка | 2 |
| 00I | 4222972 | Информационная табличка | 1 |
| 00J | M492564 | Приводной винт | 4 |
| 00K | 4130686 | Втулка | 2 |
| 00L | 4105912 | Колпачок | 2 |
| 02 | 4331078 замена: 4437039 | Гидроцилиндр ковша | 1 |
| 02 | 4437039 | Гидроцилиндр ковша | 1 |
| 05 | 9135251 | Тяга A | 1 |
| 05A | 1019438 | Тяга | 1 |
| 05B | 4234708 | Втулка | 2 |
| 05C | 4281149 | Втулка | 2 |
| 05D | J75481 | Пресс-маслёнка | 2 |
| 05E | 4251767 | Пылезащитное уплотнение | 2 |
| 05F | 4251753 | Пылезащитное уплотнение | 4 |
| 05G | 4130686 | Втулка | 2 |
| 05H | 4105912 | Колпачок | 2 |
| 08 | 8065547 | Тяга | 1 |
| 09 | 8065548 | Тяга | 1 |
| 11 | 8067795 | Палец | 2 |
| 12 | 8067798 | Палец | 1 |
| 13 | 8067801 | Палец | 1 |
| 15 | 8067806 | Палец | 1 |
| 17 | 8058964 | Палец | 1 |
| 19 | 4122729 | Пластина | 2 |
| 20 | J912045 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 23 | 3015951 | Ограничитель | 1 |
| 24 | M111645 | Болт | 3 |
| 25 | A590916 | Пружинная шайба | 3 |
| 27 | 4246611 | Ограничитель | 1 |
| 28 | J912045 | Болт | 3 |
| 29 | A590920 | Пружинная шайба | 3 |
| 31 | 4251211 | Ограничитель | 2 |
| 32 | J912045 | Болт | 6 |
| 33 | A590920 | Пружинная шайба | 6 |
| 35 | 4247424 | Уплотнительное кольцо | 4 |
| 36 | J75481 | Пресс-маслёнка | 4 |
| 37 | 4252730 | Кольцо | 4 |
| 38 | 4379158 | Упорная пластина | 2 |
| 40 | 4373644 | Шланг | 2 |
| 41 | 4508805 | Уплотнительное кольцо | 2 |
| 42 | 4089703 | Разъёмный фланец | 4 |
| 43 | M341445 | Болт с внутренним шестигранником | 8 |
| 46 | 4379157 | Упорная пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
