Пилотные гидролинии — HITACHI EX800H-5

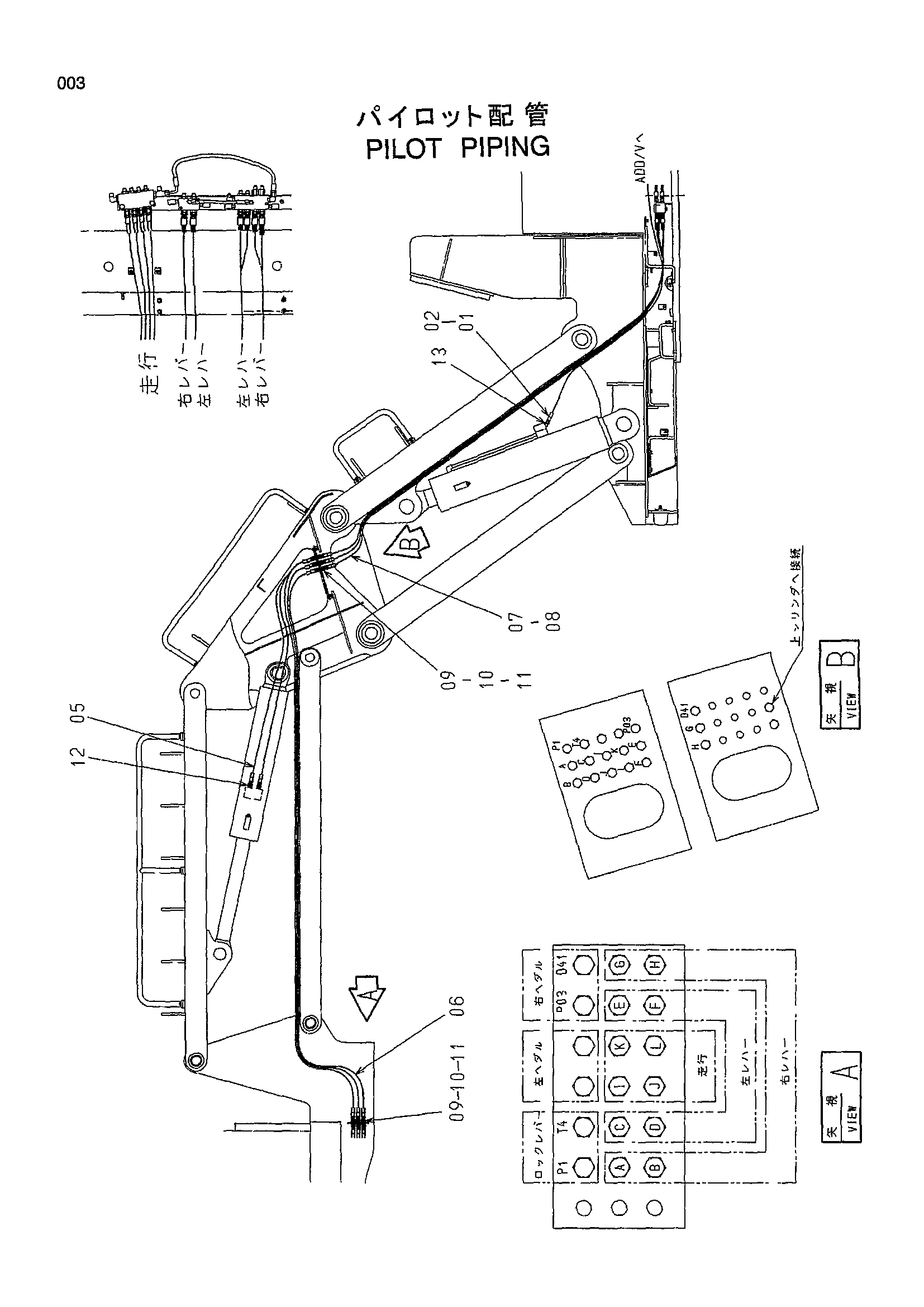

Заводская схема «Пилотные гидролинии» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | TK41284 | Шланг пилотный | 1 |
| 02 | TK41285 | Шланг пилотный | 1 |
| 05 | TK41288 | Шланг пилотный | 2 |
| 06 | TK41289 | Шланг пилотный | 18 |
| 07 | TK41290 | Шланг пилотный | 16 |
| 08 | TK41291 | Шланг пилотный | 2 |
| 09 | 4202532 | Адаптер | 38 |
| 10 | 4202531 | Гайка | 38 |
| 11 | A590916 | Пружинная шайба | 38 |
| 12 | 4154652 | Адаптер | 2 |
| 13 | 4157919 | Угловой штуцер | 2 |
| TK1241 | Жгут проводов | 1 | |
| TK41131 | Шланг ликуид | 1 | |
| TK41132 | Шланг всасывание | 1 | |
| TK40460 | Отопитель шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
