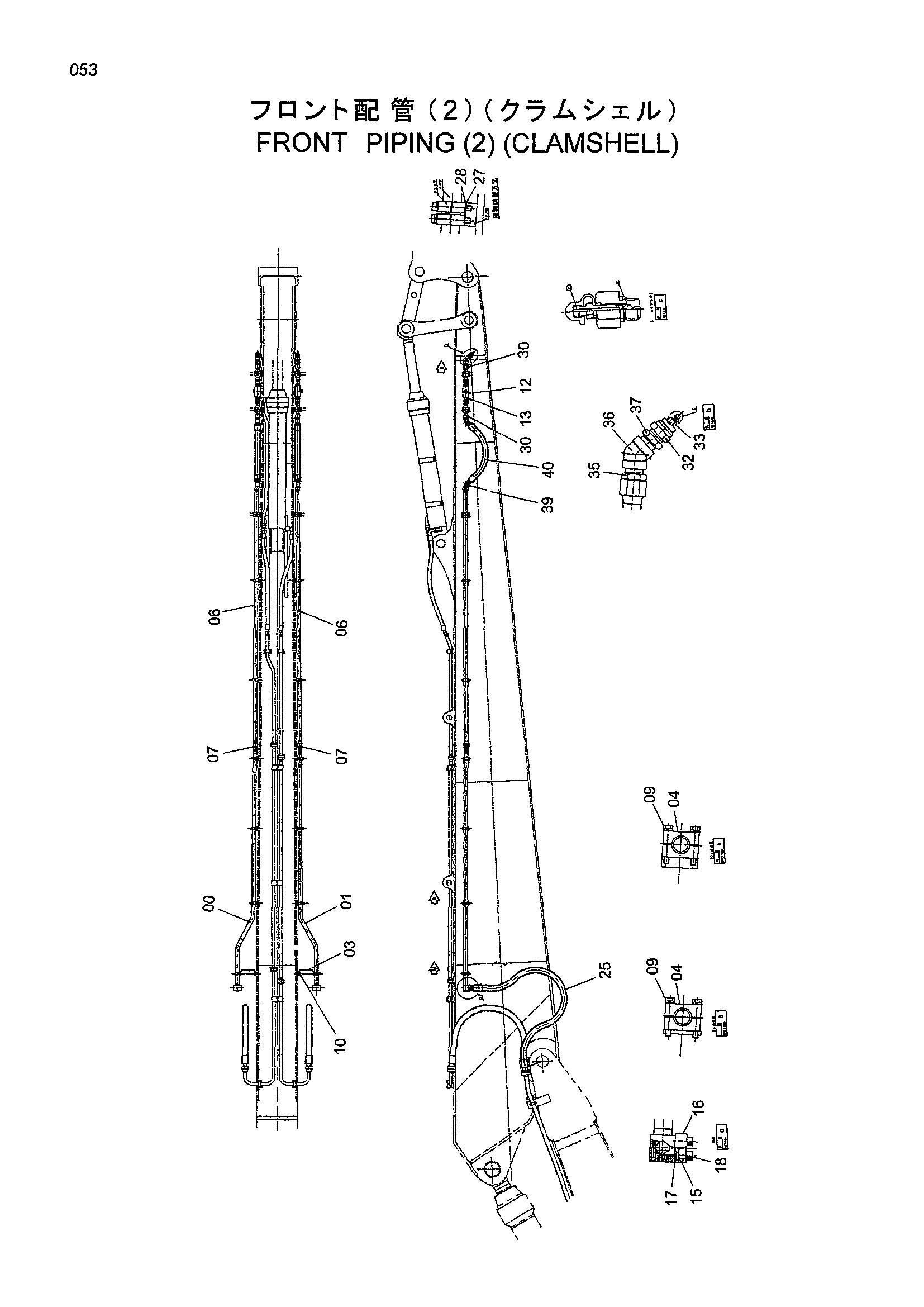

Гидролинии рабочего оборудования (2) (грейфер) — HITACHI EX800H-5
Заводская схема «Гидролинии рабочего оборудования (2) (грейфер)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069863 | Трубка | 1 |
| 01 | 8069864 | Трубка | 1 |
| 03 | 4317827 | Кронштейн | 2 |
| 04 | 4334364 | Хомут трубки | 48 |
| 06 | 9756129 | Трубка | 2 |
| 07 | 4042035 | Адаптер | 2 |
| 09 | J021285 | Болт с шайбой | 48 |
| 10 | J021235 | Болт с шайбой | 4 |
| 12 | 4444733 | Запорный клапан | 2 |
| 13 | 94-1306 | Адаптер | 4 |
| 15 | 4336672 | Крышка | 2 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | M341445 | Болт с внутренним шестигранником | 8 |
| 25 | 4364317 | Шланг | 2 |
| 27 | 4378471 | Регулировочная шайба 2.3 | 25 |
| 28 | 4378473 | Регулировочная шайба 1.0 | 25 |
| 30 | 9754840 | Трубка | 4 |
| 32 | 4437280 | Колпачок | 2 |
| 33 | 4381187 | Воздушный клапан | 2 |
| 35 | 4447524 | Адаптер | 2 |
| 36 | 94-0605 | Угловой штуцер | 2 |
| 37 | 94-1306 | Адаптер | 2 |
| 39 | 4317647 | Угловой штуцер | 4 |
| 40 | 4440806 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
