Гидроцилиндр ковша (правый) <погрузчик> — HITACHI EX800H-5

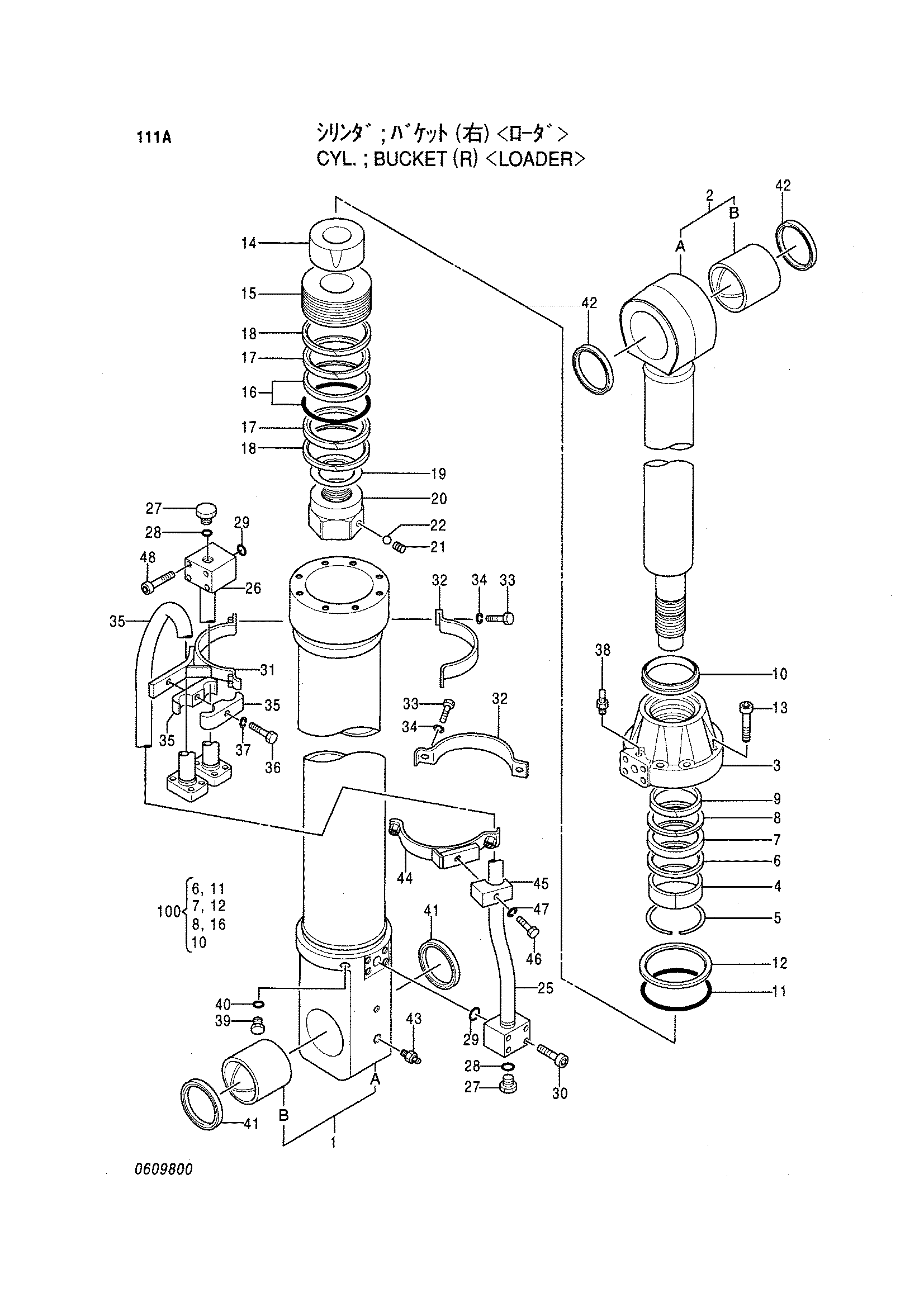

Заводская схема «Гидроцилиндр ковша (правый) <погрузчик>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4328131 | Гидроцилиндр ковша | 1 | |
| 1 | 4291366 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0417601 | Труба гидроцилиндра | 1 |
| 1B | 0417602 | Втулка пальца | 1 |
| 2 | 4330641 | Шток поршня в сборе | 1 |
| 2A | 0609801 | Шток поршня | 1 |
| 2B | 0417402 | Втулка пальца | 1 |
| 3 | 0609802 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0353005 | Кольцо | 1 |
| 7 | 0191405 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Кольцо | 1 |
| 10 | 0257006 | Грязесъёмное кольцо | 1 |
| 11 | A811170 | Уплотнительное кольцо | 1 |
| 12 | 0332704 | Опорное кольцо | 1 |
| 13 | 0417606 | Болт с внутренним шестигранником | 8 |
| 14 | 0353007 | Амортизирующий подшипник | 1 |
| 15 | 0417608 | Поршень | 1 |
| 16 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 17 | 0417609 | Кольцо | 2 |
| 18 | 0332708 | Кольцо | 2 |
| 19 | 0353010 | Регулировочная шайба | 1 |
| 20 | 0353009 | Гайка | 1 |
| 21 | 0353012 | Установочный винт | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 25 | 0417610 | Трубка | 1 |
| 26 | 0417611 | Трубка | 1 |
| 27 | 0379823 | Пробка | 2 |
| 28 | 985098 | Уплотнительное кольцо | 2 |
| 29 | 955612 | Уплотнительное кольцо | 2 |
| 30 | 0171719 | Болт с внутренним шестигранником | 4 |
| 31 | 0417612 | Лента | 1 |
| 32 | 0417613 | Лента | 2 |
| 33 | 0408815 | Болт | 4 |
| 34 | 0325913 | Шайба | 4 |
| 35 | 0379821 | Хомут трубки | 2 |
| 36 | 0417614 | Болт | 1 |
| 37 | 0417615 | Пружинная шайба | 1 |
| 38 | 0237418 | Бреедер воздушный | 1 |
| 39 | 0242508 | Пробка | 1 |
| 40 | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4251753 | Грязесъёмное кольцо | 2 |
| 42 | 0417415 | Грязесъёмное кольцо | 2 |
| 43 | 0380010 | Штуцер | 1 |
| 44 | 0417616 | Лента | 1 |
| 45 | 0353016 | Хомут трубки | 1 |
| 46 | 0254312 | Болт | 1 |
| 47 | A590914 | Пружинная шайба | 1 |
| 48 | 0417617 | Болт с внутренним шестигранником | 4 |
| 100 | 4291368 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
