Ступень (спаке OF инспектион) — HITACHI EX800H-5

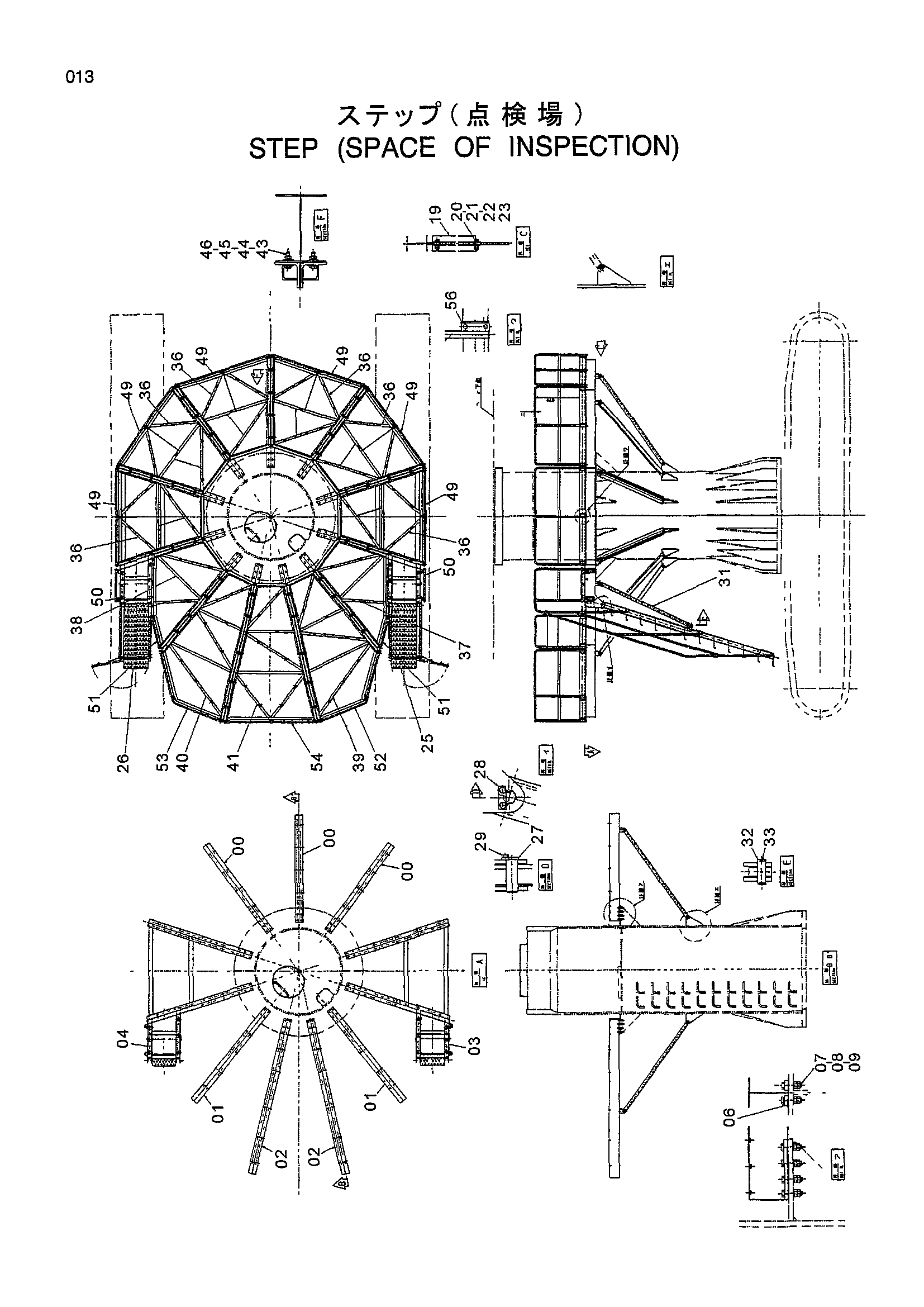

Заводская схема «Ступень (спаке OF инспектион)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082985 | Кронштейн | 3 |
| 01 | 8082986 | Кронштейн | 2 |
| 02 | 8082987 | Кронштейн | 2 |
| 03 | 7039609 | Кронштейн | 1 |
| 04 | 7039610 | Кронштейн | 1 |
| 06 | 4449340 | Пластина | 22 |
| 07 | J932090 | Болт | 88 |
| 08 | A590120 | Плоская шайба | 176 |
| 09 | J950020 | Гайка | 176 |
| 19 | 4443578 | Стойка | 22 |
| 20 | J932400 | Болт | 22 |
| 21 | 4085614 | Шайба | 66 |
| 22 | J950024 | Гайка | 44 |
| 23 | A590124 | Плоская шайба | 22 |
| 25 | 6019993 | Лестница | 1 |
| 26 | 6019994 | Лестница | 1 |
| 27 | 4397723 | Палец | 4 |
| 28 | X4245 | Стопорная пластина | 4 |
| 29 | J011020 | Болт с шайбой | 8 |
| 31 | 9756081 | Стойка | 4 |
| 32 | 4397720 | Палец | 8 |
| 33 | A765040 | Шплинт | 16 |
| 36 | 6019744 | Ступень | 6 |
| 37 | 6019745 | Ступень | 1 |
| 38 | 6019746 | Ступень | 1 |
| 39 | 6019747 | Ступень | 1 |
| 40 | 6019748 | Ступень | 1 |
| 41 | 6019749 | Ступень | 1 |
| 43 | J901040 | Болт | 88 |
| 44 | J217083 | Шайба | 176 |
| 45 | A590910 | Пружинная шайба | 88 |
| 46 | J950010 | Гайка | 88 |
| 49 | 8072082 | Хандралл | 6 |
| 50 | 8082437 | Хандралл | 2 |
| 51 | 8082436 | Хандралл | 2 |
| 52 | 8082447 | Хандралл | 1 |
| 53 | 8082448 | Хандралл | 1 |
| 54 | 8072078 | Хандралл | 1 |
| 56 | J011230 | Болт с шайбой | 70 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
