Ступень <высокая кабина> — HITACHI EX800H-5

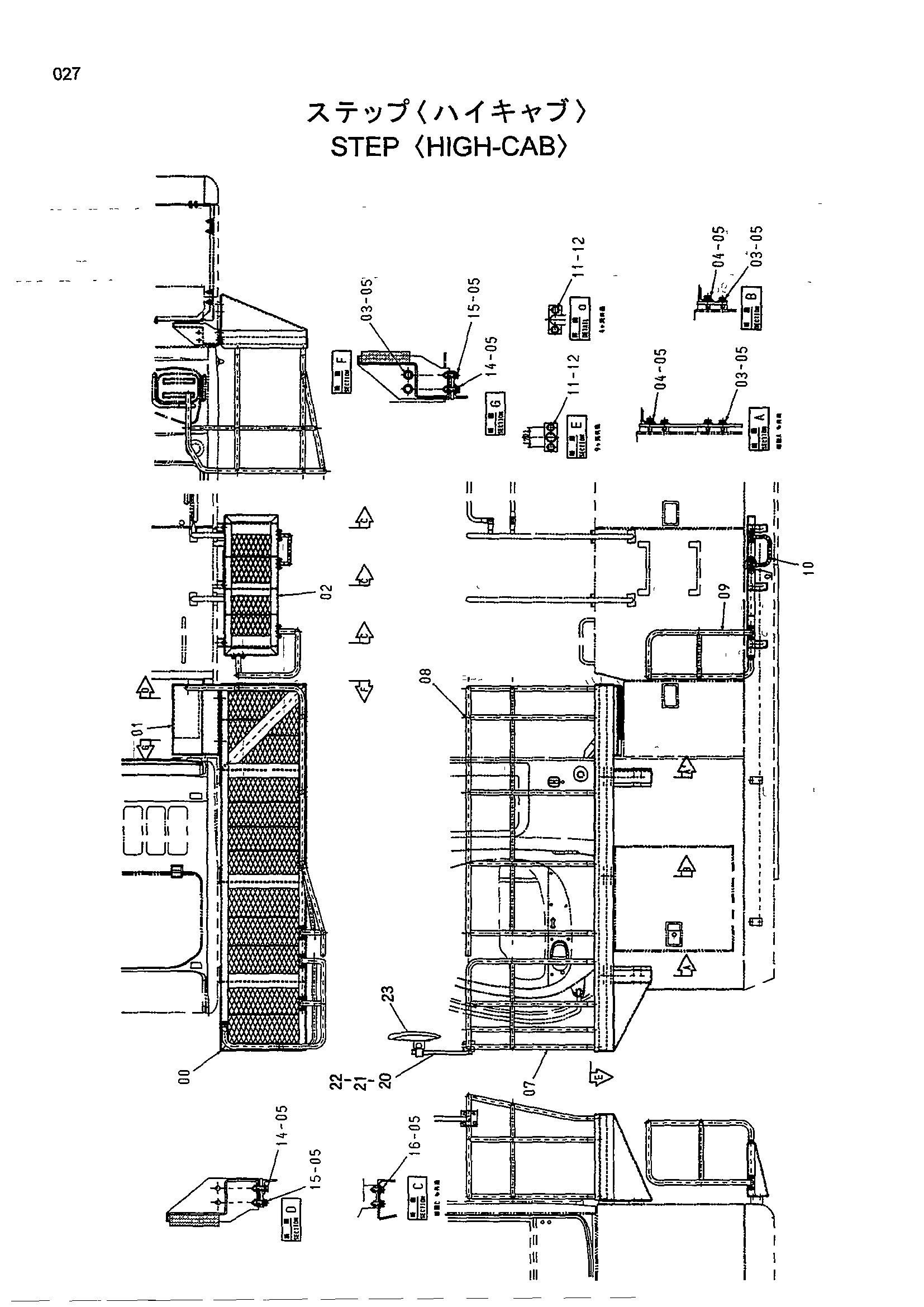

Заводская схема «Ступень <высокая кабина>» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018934 | Ступень | 1 |
| 01 | 8078927 | Ступень | 1 |
| 02 | 7037841 | Ступень | 1 |
| 03 | J011230 | Болт с шайбой | 9 |
| 04 | J011240 | Болт с шайбой | 3 |
| 05 | 4249324 | Шайба | 22 |
| 07 | 6018942 | Поручень | 1 |
| 08 | 6018936 | Поручень | 1 |
| 09 | 7037843 | Поручень | 1 |
| 10 | 9737381 | Поручень | 1 |
| 11 | J011235 | Болт с шайбой | 26 |
| 12 | J222012 | Шайба | 26 |
| 14 | J011250 | Болт с шайбой | 2 |
| 15 | J011245 | Болт с шайбой | 2 |
| 16 | J011235 | Болт с шайбой | 6 |
| 20 | 8079137 | Сйай | 1 |
| 21 | 4376895 | Хомут | 1 |
| 22 | J010850 | Болт с шайбой | 4 |
| 23 | 4426821 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
