Гидролинии рабочего оборудования (удлинённый стрела) — HITACHI EX800H-5

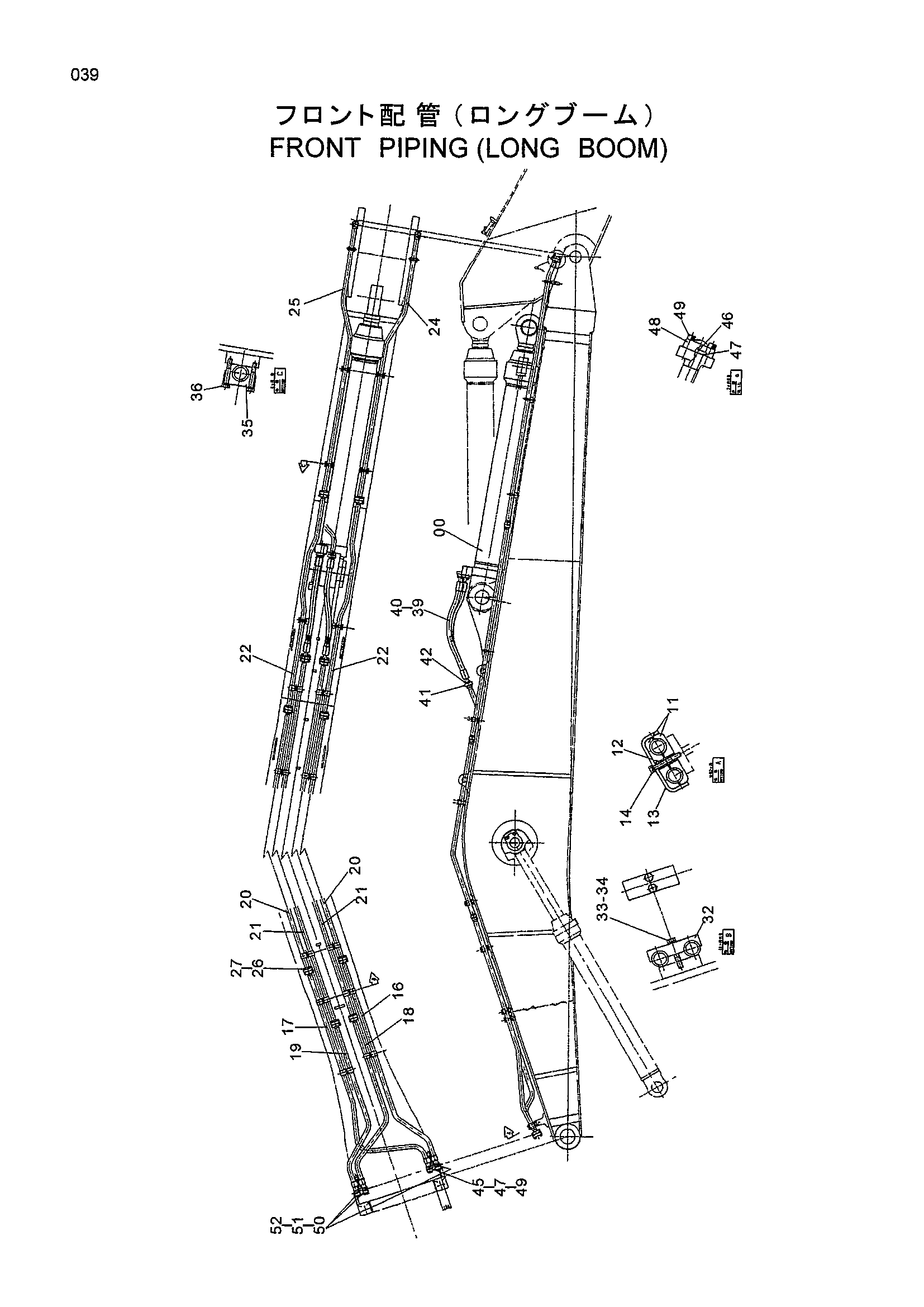

Заводская схема «Гидролинии рабочего оборудования (удлинённый стрела)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4446516 | Гидроцилиндр рукояти | 1 |
| 11 | 4342703 | Хомут | 4 |
| 12 | 4342699 | Проставка | 4 |
| 13 | 4342695 | Хомут трубки | 2 |
| 14 | J021295 | Болт с шайбой | 4 |
| 16 | 8061204 | Трубка | 1 |
| 17 | 8061206 | Трубка | 1 |
| 18 | 8061207 | Трубка | 1 |
| 19 | 8061209 | Трубка | 1 |
| 20 | 8082799 | Трубка | 2 |
| 21 | 8082862 | Трубка | 2 |
| 22 | 8082863 | Трубка | 2 |
| 24 | 8041209 | Трубка | 1 |
| 25 | 8041210 | Трубка | 1 |
| 26 | 4510169 | Уплотнительное кольцо | 8 |
| 27 | M341650 | Болт с внутренним шестигранником | 32 |
| 32 | 4118858 | Хомут трубки | 10 |
| 33 | J901485 | Болт | 20 |
| 34 | A590914 | Пружинная шайба | 20 |
| 35 | 4118861 | Хомут трубки | 8 |
| 36 | J011280 | Болт с шайбой | 16 |
| 39 | 4414283 | Шланг | 2 |
| 40 | 4510169 | Уплотнительное кольцо | 4 |
| 41 | 4075854 | Разъёмный фланец | 8 |
| 42 | M341650 | Болт с внутренним шестигранником | 16 |
| 45 | 4118188 | Крышка | 1 |
| 46 | 4336672 | Крышка | 2 |
| 47 | 4508805 | Уплотнительное кольцо | 3 |
| 48 | 4089703 | Разъёмный фланец | 4 |
| 49 | M341445 | Болт с внутренним шестигранником | 12 |
| 50 | 4091297 | Крышка | 3 |
| 51 | 4510169 | Уплотнительное кольцо | 3 |
| 52 | M341650 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
