HD рукоять 3.6M — HITACHI EX800H-5

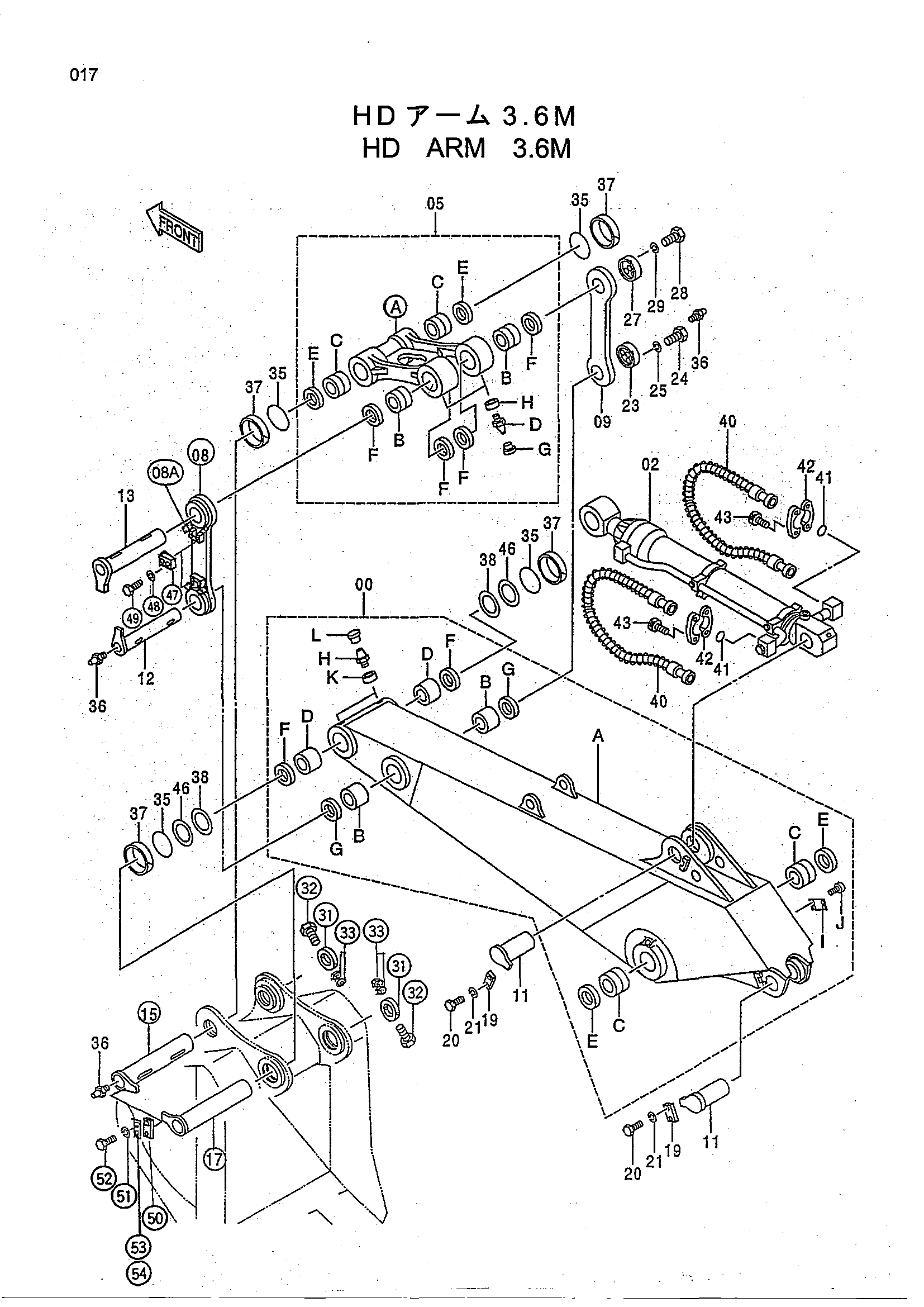

Заводская схема «HD рукоять 3.6M» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 9186968 | Тяга A | 1 |
| 05A | 7033119 | Тяга | 1 |
| 08 | 8083223 | Тяга | 1 |
| 15 | 8069346 | Палец | 1 |
| 17 | 8083180 | Палец | 1 |
| 31 | 4387180 | Ограничитель | 2 |
| 32 | 4295167 | Болт | 2 |
| 33 | J951020 | Гайка | 4 |
| 47 | 4450293 | Пластина | 2 |
| 48 | A590920 | Шайба: пружина | 4 |
| 49 | J912045 | Болт | 4 |
| 50 | 4387177 | Пластина | 2 |
| 51 | A590924 | Пружинная шайба | 4 |
| 52 | J912455 | Болт | 4 |
| 53 | 4387178 | Регулировочная шайба | 2 |
| 54 | 4387179 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
