Топливоподкачивающий насос — HITACHI EX800H-5

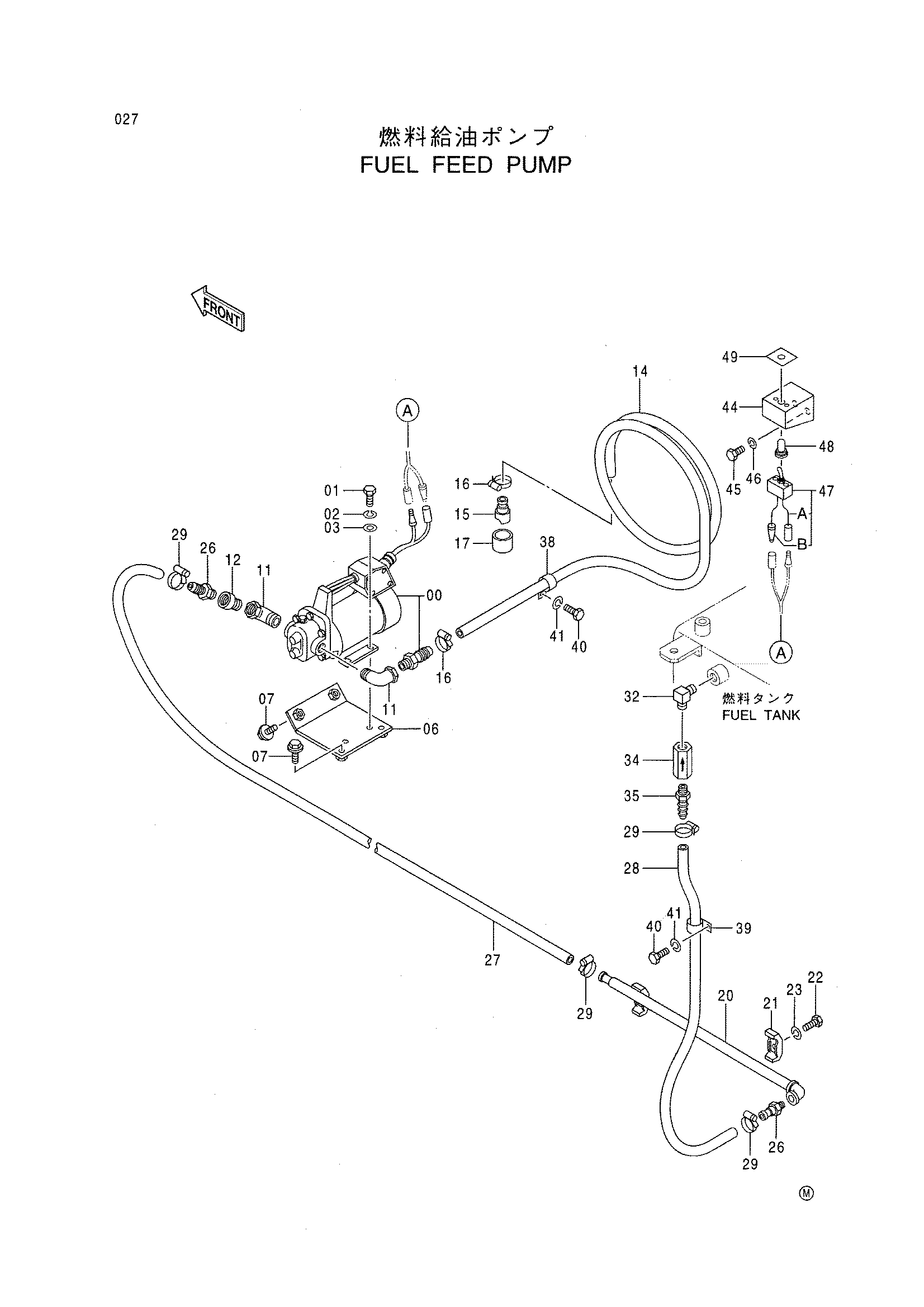

Заводская схема «Топливоподкачивающий насос» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4233095 | Насос | 1 |
| 01 | J900820 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A590108 | Плоская шайба | 4 |
| 06 | 8060243 | Кронштейн | 1 |
| 07 | J011235 | Болт с шайбой | 4 |
| 11 | 94-0634 | Угловой штуцер | 2 |
| 12 | 91-1610 | Переходник | 1 |
| 14 | 4231148 | Виниловый шланг | 1 |
| 15 | 4235727 | Сетчатый фильтр | 1 |
| 16 | 4505243 | Хомут шланга | 2 |
| 17 | 4507650 | Сетчатый фильтр | 1 |
| 20 | 8041630 | Трубка | 1 |
| 21 | 4053594 | Хомут трубки | 2 |
| 22 | J901045 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 26 | 4004589 | Соединение | 2 |
| 27 | 4221396 замена: 4420517 | Топливный шланг | 1 |
| 27 | 4420517 | Шланг | 1 |
| 28 | 4221397 замена: 4420565 | Топливный шланг | 1 |
| 28 | 4420565 | Шланг | 1 |
| 29 | 4504367 | Хомут шланга | 4 |
| 32 | 4320827 | Угловой штуцер | 1 |
| 34 | 9034571 замена: 4163094 | Обратный клапан | 1 |
| 34 | 9034571 | Обратный клапан | 1 |
| 34 | 4163094 | Обратный клапан | 1 |
| 34 | 4163094 | Обратный клапан | 1 |
| 35 | 4233098 | Соединение шланг | 1 |
| 38 | 4190264 | Зажим | 1 |
| 39 | 4190263 | Зажим | 1 |
| 40 | J901016 | Болт | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 44 | 3042236 | Короб выключатель | 1 |
| 45 | J900814 | Болт | 2 |
| 46 | A590908 | Пружинная шайба | 2 |
| 47 | 4176360 | Выключатель | 1 |
| 47A | 4340300 | Жгут проводов | 1 |
| 47B | 4340299 | Жгут проводов | 1 |
| 48 | 4042098 | Колпачок | 1 |
| 49 | 4224014 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
