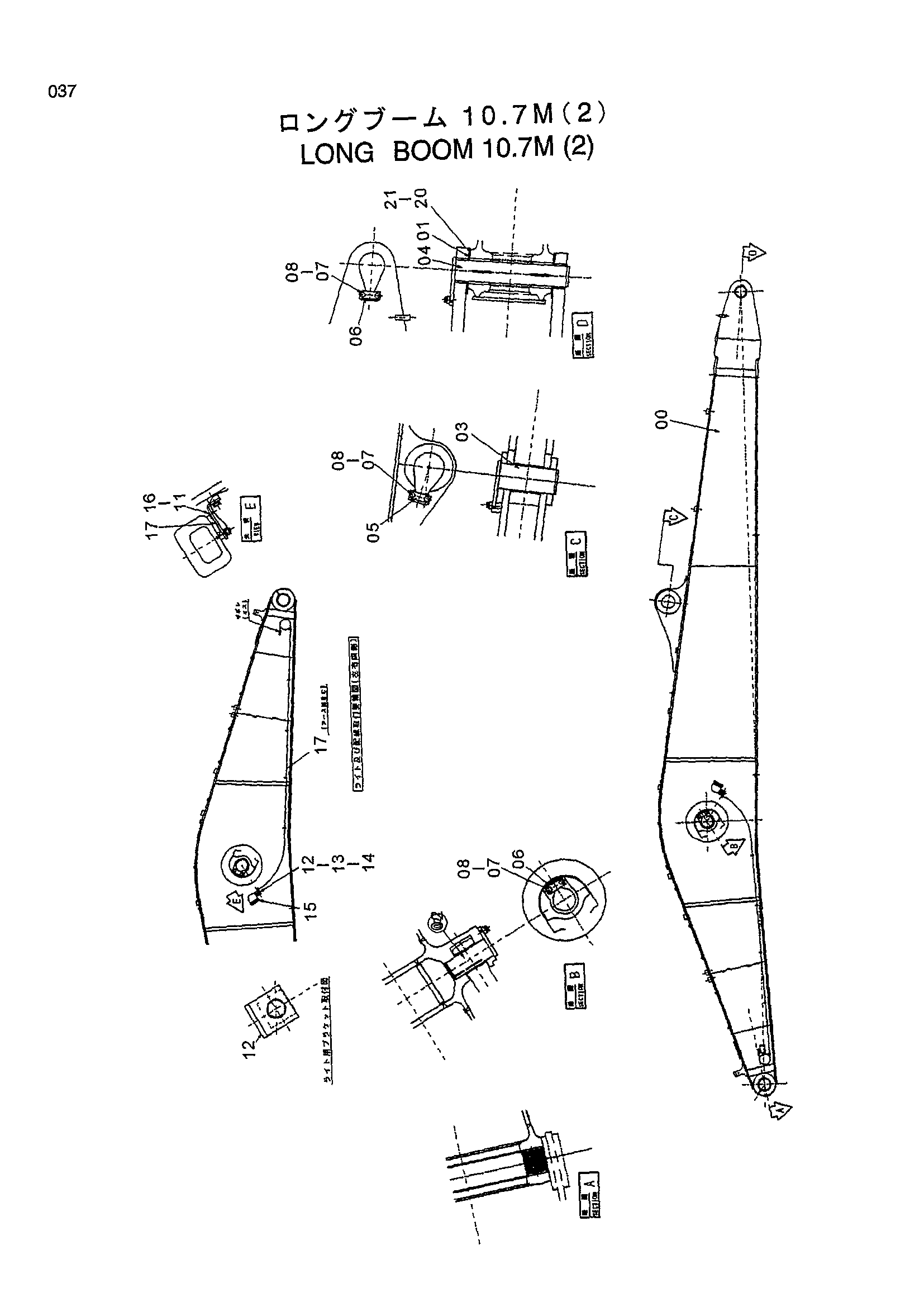

Удлинённый стрела 10.7M (2) — HITACHI EX800H-5
Заводская схема «Удлинённый стрела 10.7M (2)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9196812 | С-лонгбоом | 1 |
| 01 | 4442549 | Пластина | 2 |
| 02 | 8067794 | Палец | 2 |
| 03 | 8048334 | Палец | 1 |
| 04 | 8067796 | Палец | 1 |
| 05 | 4179432 | Пластина | 1 |
| 06 | 4122729 | Пластина | 3 |
| 07 | J912045 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | 4224631 | Кронштейн | 2 |
| 13 | J901425 | Болт | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | 4336570 | Фара | 2 |
| 16 | M430610 | Винт | 2 |
| 17 | 4252361 | Провод | 2 |
| 20 | 4379154 | Упорная пластина 2.0 | 2 |
| 21 | 4379155 | Упорная пластина 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
