Масляный радиатор трубопроводы — HITACHI EX800H-5

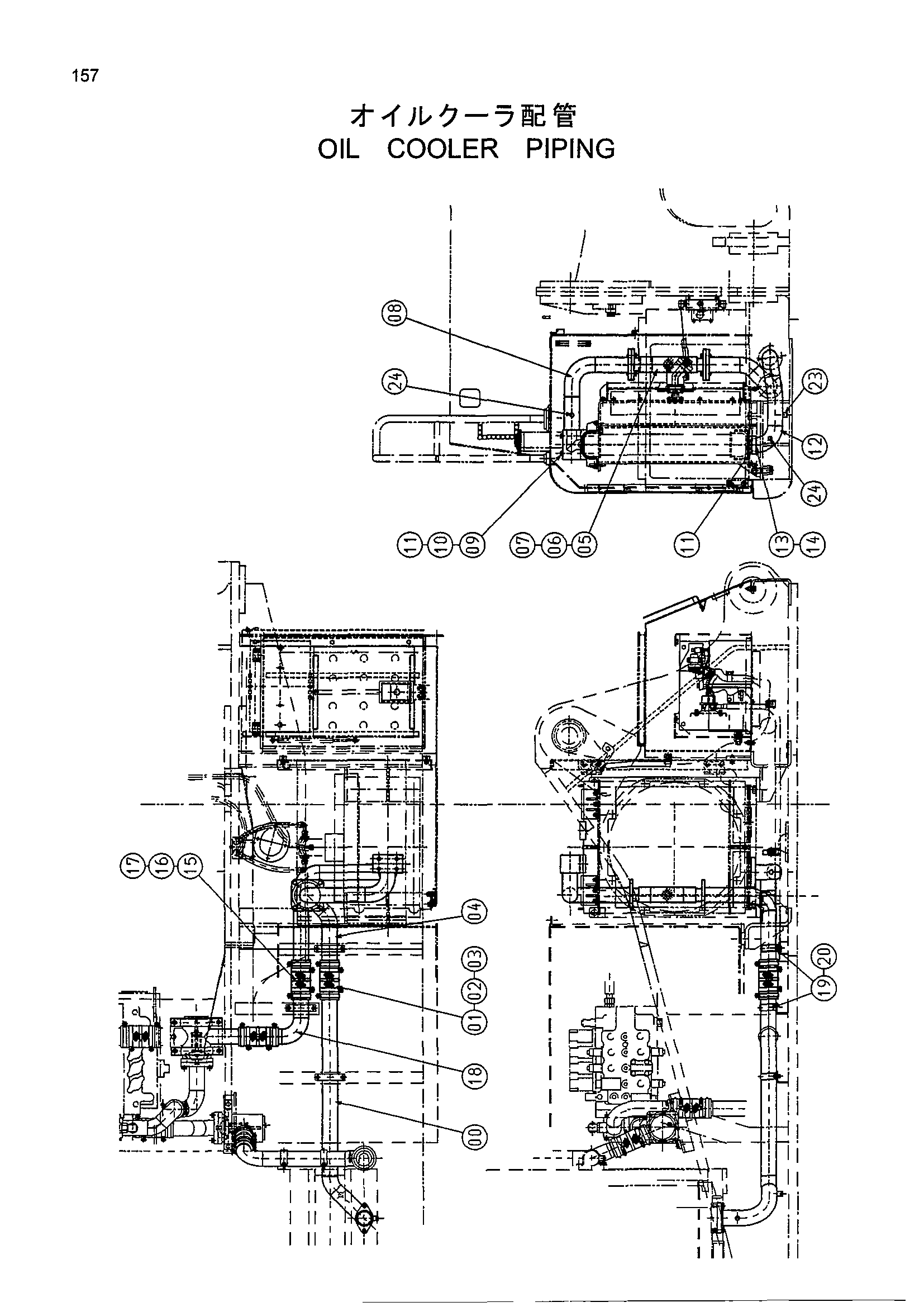

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041487 | Трубка | 1 |
| 01 | 4099119 | Резиновый шланг | 1 |
| 02 | 4263765 | Хомут шланга | 4 |
| 03 | 4503469 | Хомут шланга | 1 |
| 04 | 8086388 | Трубка | 1 |
| 05 | 4331889 | Шланг | 1 |
| 06 | A810085 | Уплотнительное кольцо | 2 |
| 07 | J011245 | Болт с шайбой | 8 |
| 08 | 8086391 | Трубка | 1 |
| 09 | J901404 | Болт | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 11 | A810075 | Уплотнительное кольцо | 2 |
| 12 | 8086392 | Трубка | 1 |
| 13 | J901445 | Болт | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | 4099119 | Резиновый шланг | 1 |
| 16 | 4263765 | Хомут шланга | 4 |
| 17 | 4503469 | Хомут шланга | 1 |
| 18 | 9757824 | Трубка | 1 |
| 19 | 4000909 | Хомут трубки | 2 |
| 20 | J011030 | Болт с шайбой | 4 |
| 23 | 4093624 | Пробка | 1 |
| 24 | 446536 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
