Шланг защита от разрыва клапан трубопроводы (стд.арм, HD рукоять): 1 — HITACHI EX800H-5

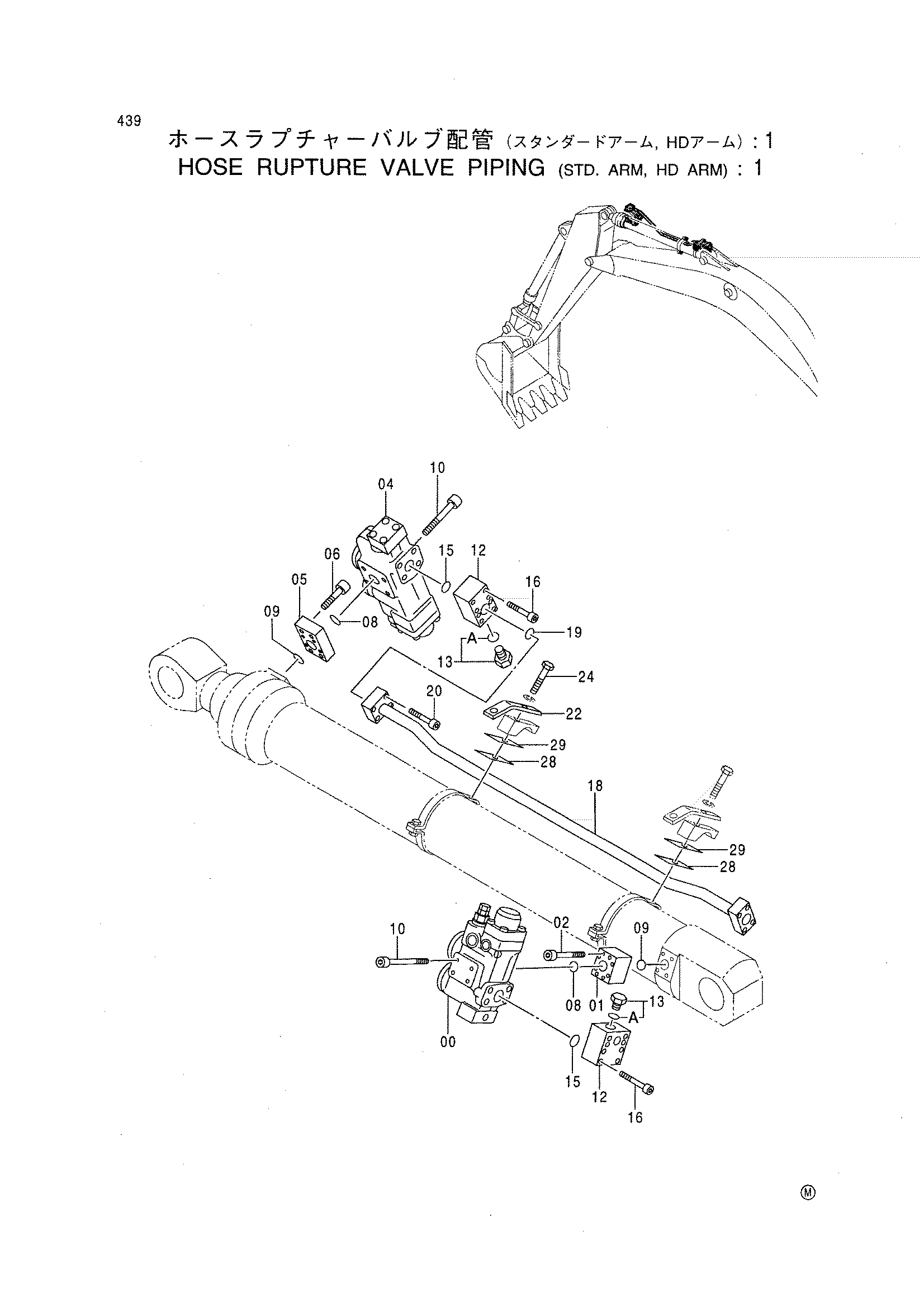

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стд.арм, HD рукоять): 1» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4358533 | Удерживающий клапан | 1 |
| 01 | 3062575 | Фланец | 1 |
| 02 | M341600 | Болт с внутренним шестигранником | 4 |
| 04 | 4302811 | Удерживающий клапан | 1 |
| 05 | 3062576 | Фланец | 1 |
| 06 | M341650 | Болт с внутренним шестигранником | 4 |
| 08 | A811045 | Уплотнительное кольцо | 2 |
| 09 | 4069900 | Уплотнительное кольцо | 2 |
| 10 | M341400 | Болт с внутренним шестигранником | 8 |
| 12 | 3069054 | Блок | 2 |
| 13 | 4154694 | Пробка | 2 |
| 13A | 4037888 | Уплотнительное кольцо | 1 |
| 15 | 4069900 | Уплотнительное кольцо | 2 |
| 16 | M341480 | Болт с внутренним шестигранником | 8 |
| 18 | 8059060 замена: 8077948 | Трубка | 1 |
| 18 | 8077948 | Трубка | 1 |
| 19 | 4510169 | Уплотнительное кольцо | 1 |
| 20 | M341656 | Болт с внутренним шестигранником | 4 |
| 22 | 4308340 | Кронштейн | 1 |
| 24 | J901400 | Болт | 1 |
| 28 | 4335506 | Регулировочная шайба | 3 |
| 29 | 4335507 | Регулировочная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
