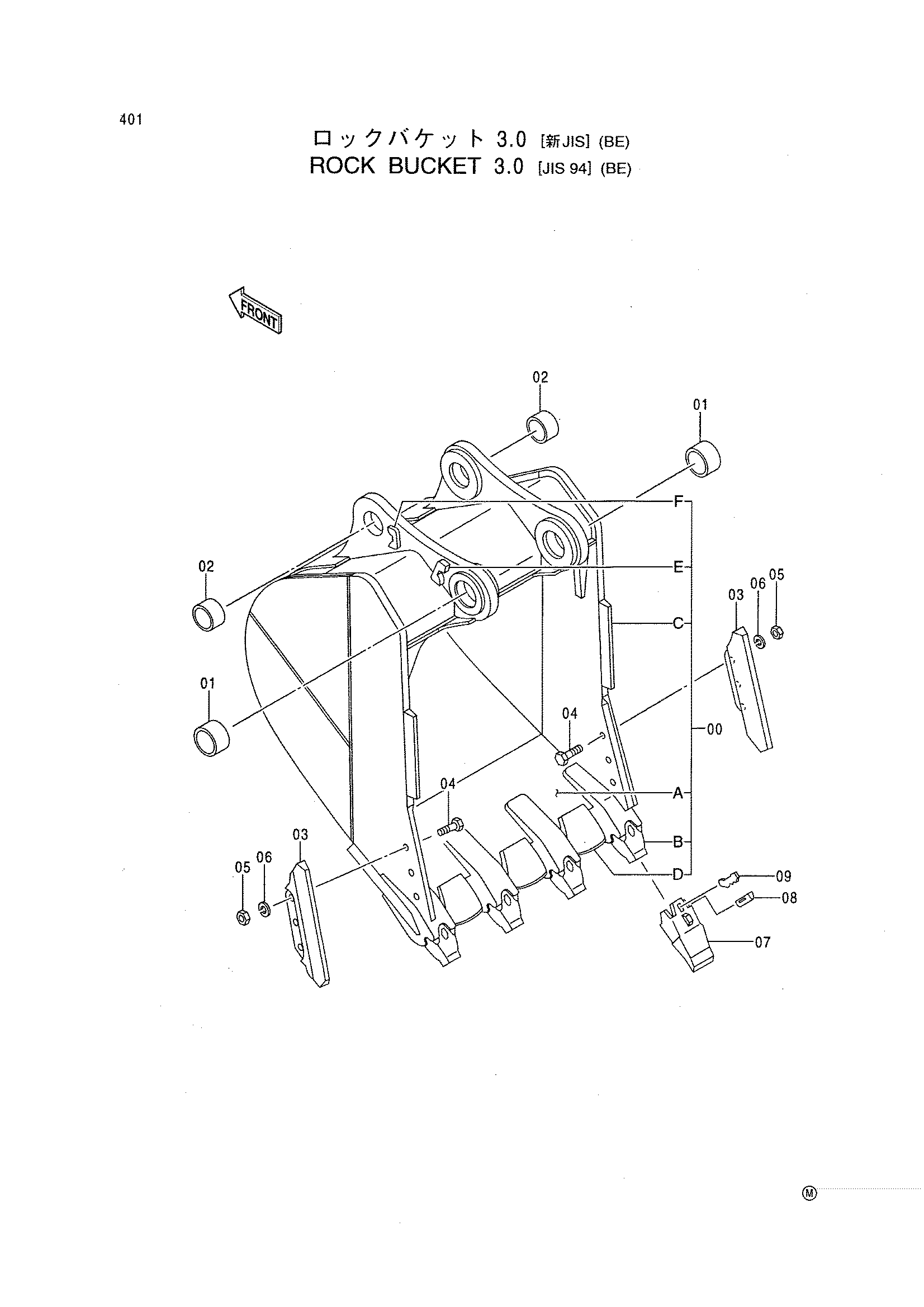

Скальный ковш 3.0 [JIS94] (BE) — HITACHI EX800H-5
Заводская схема «Скальный ковш 3.0 [JIS94] (BE)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Скальный ковш 3.0 [JIS94] (BE) HITACHI EX800H-5](/catalog-drawings/43/43f1010a-0176-45da-a44e-a072eeeeb95e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9096606 | Ковш в сборе | 1 | |
| 00 | 5003071 | Ковш | 1 |
| 00A | 4265810 | Кромка | 1 |
| 00B | 4222396 | Адаптер | 4 |
| 00C | 4168425 | Штанга | 2 |
| 00D | 4222395 | Кожух | 3 |
| 00E | 4254296 | Ограничитель | 1 |
| 00F | 4217051 | Ограничитель | 1 |
| 01 | 4253956 | Втулка | 2 |
| 02 | 4253957 | Втулка | 2 |
| 03 | 4262453 | Кожух | 2 |
| 04 | 4270776 | Болт | 6 |
| 05 | 4167193 | Гайка | 6 |
| 06 | 4083438 | Шайба | 6 |
| 07 | 4130932 | Коронка зуба | 4 |
| 08 | 4129726 | Резиновый фиксатор | 4 |
| 09 | 4129728 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
