Электрооборудование (головка фонарь) — HITACHI EX800H-5

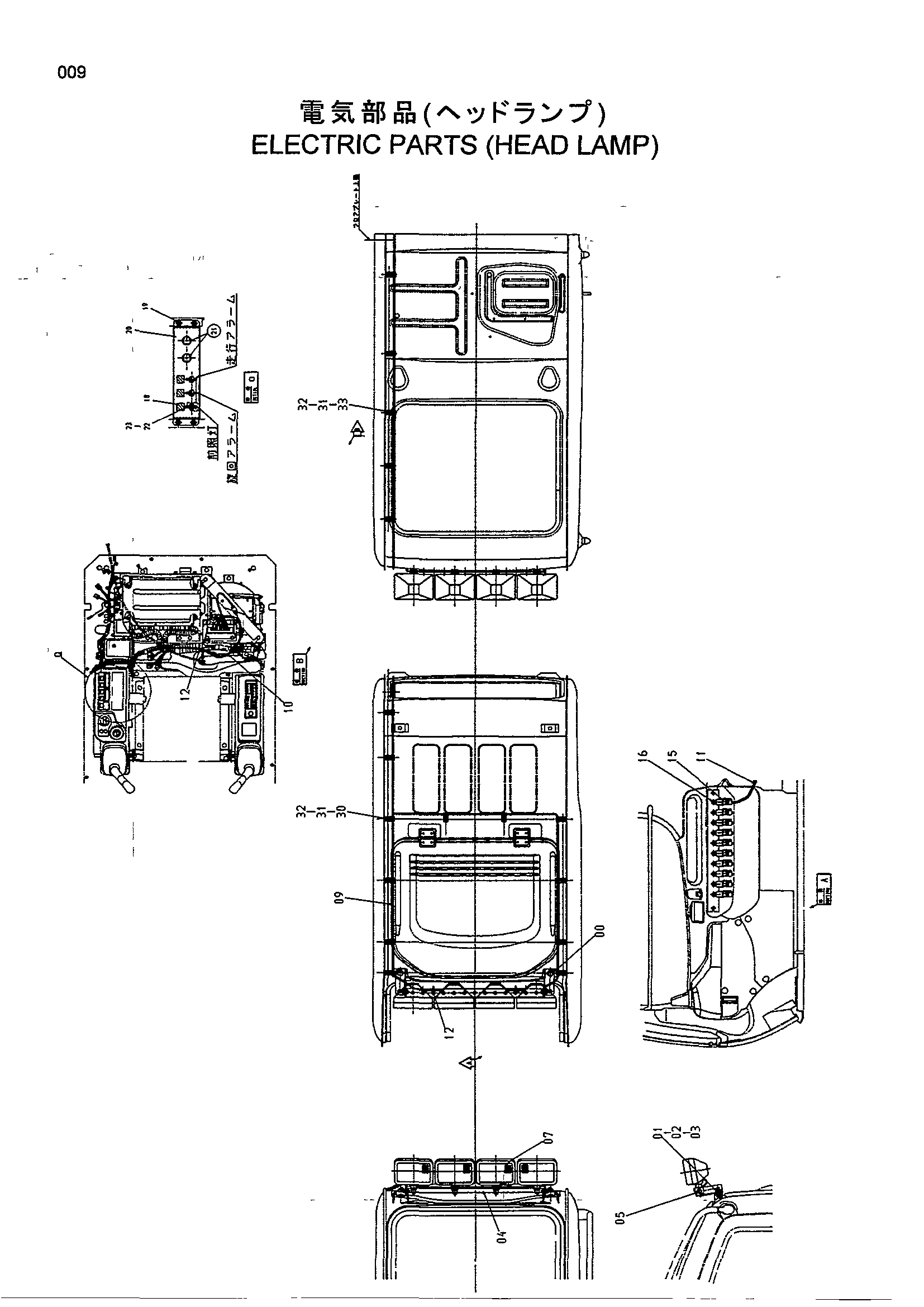

Заводская схема «Электрооборудование (головка фонарь)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406177 | Кронштейн | 2 |
| 01 | J971430 | Болт | 2 |
| 02 | J253114 | Пружинная шайба | 4 |
| 03 | J231214 | Гайка | 2 |
| 04 | 8073350 | Кронштейн | 1 |
| 05 | J051025 | Болт с шайбой | 2 |
| 07 | 4336570 | Фара | 4 |
| 10 | 4430682 | Жгут проводов | 1 |
| 11 | 4369934 | Жгут проводов | 1 |
| 12 | 4289708 | Зажим | 5 |
| 15 | 4251588 | Реле | 1 |
| 16 | J460614 | Винт с шайбой | 1 |
| 18 | 4434433 | Информационная табличка | 1 |
| 19 | J460510 | Винт с шайбой | 4 |
| 20 | 3075111 | Крышка | 1 |
| 21 | 4294437 | Колпачок | 4 |
| 22 | 4278125 | Выключатель | 1 |
| 23 | 4042098 | Колпачок | 1 |
| 30 | 4190261 | Зажим | 4 |
| 31 | J901016 | Болт | 11 |
| 32 | A590910 | Пружинная шайба | 11 |
| 33 | 4192018 | Зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
