Подъём кабина — HITACHI EX800H-5

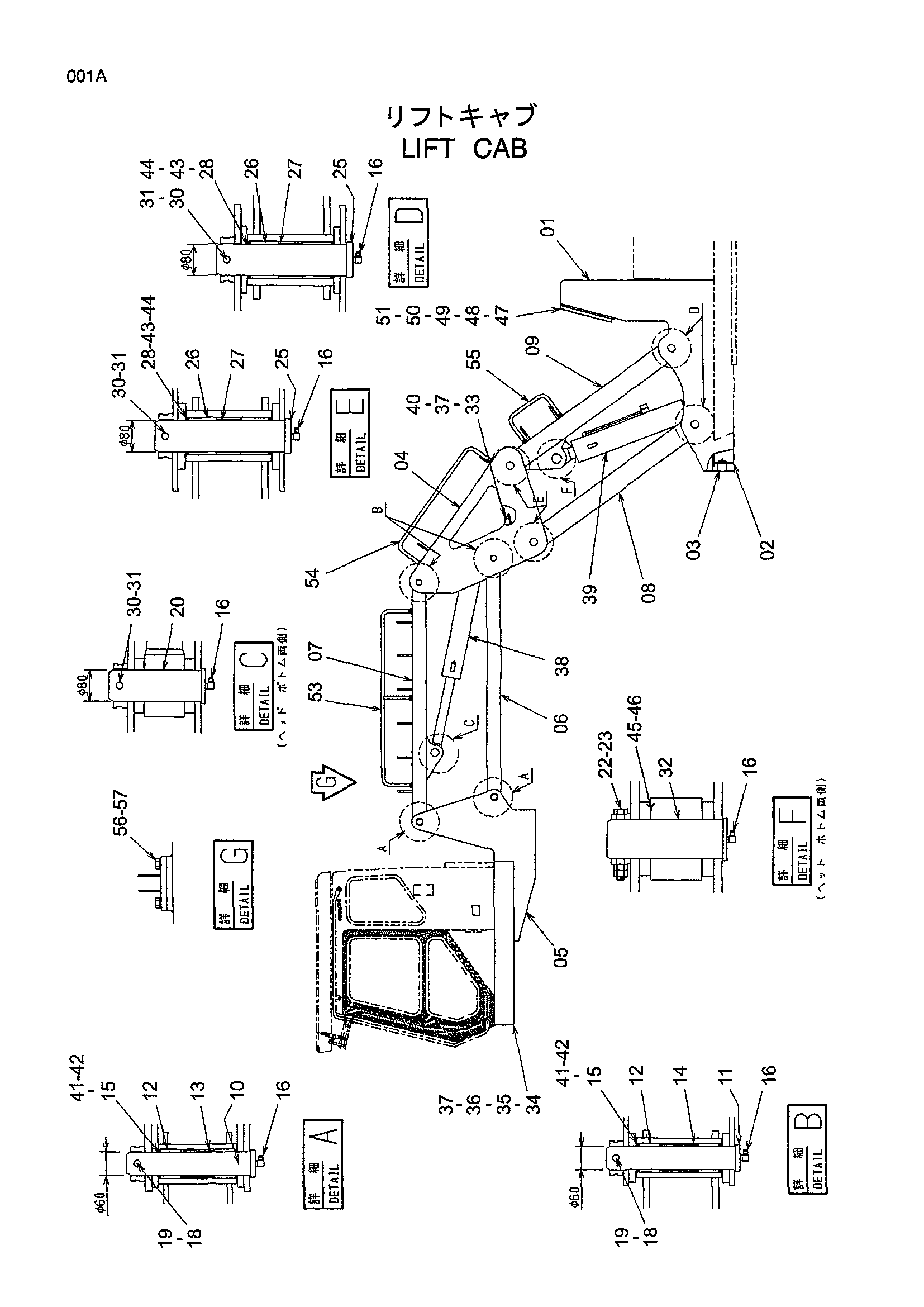

Заводская схема «Подъём кабина» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	TK1242	Базовый	1
02	TK2639	Кронштейн	1
03	TK41073	Ограничитель	2
04	TK1243	Рама	1
05	TK1244	Платформа	1
06	TK1245	Верхний тяга	1
07	TK1246	Верхний тяга	1
08	TK1247	Нижний тяга	1
09	TK1248	Нижний тяга	1
10	TK30479	Палец	4
11	TK30480	Палец	4
12	4197842	Втулка	16
13	TK41133	Втулка	4
14	TK41134	Втулка	4
15	4094086	Пылезащитное уплотнение	16
16	4154656	Угловой штуцер	20
18	4065689	Палец	8
19	4065688	Кольцо	8
20	TK30481	Палец	2
22	M222005	Болт	2
23	J951020	Гайка	4
25	TK30483	Палец	8
26	4249848	Втулка	16
27	TK41135	Втулка	8
28	4067902	Пылезащитное уплотнение	16
30	4098713	Палец	10
31	4098712	Кольцо	10
32	TK30484	Палец	2
33	TK30485	Пластина	2
34	TK30486	Крышка	1
35	TK41136	Крышка	1
36	J901014	Болт	12
37	A590910	Пружинная шайба	20
38	TK30490	Подъём гидроцилиндр.	1
39	TK30491	Подъём гидроцилиндр.	1
40	J901025	Болт	8
41	4366694	Упорная пластина 1.0	16
42	4367411	Упорная пластина 2.0	8
43	4361179	Упорная пластина 1.0	20
44	4361604	Упорная пластина 2.0	10
45	4361813	Упорная пластина 1.0	4
46	4361814	Упорная пластина 2.0	2
47	4336252	Резиновая прокладка	2
48	4336250	Проставка	8
49	J601260	Болт	8
50	4086891	Шайба	8
51	J950012	Гайка	16
53	TK30577	Поручень	2
54	TK30578	Поручень	2
55	TK30579	Поручень	2
56	J901225	Болт	28
57	A590912	Пружинная шайба	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
