Крышка (2) — HITACHI EX800H-5

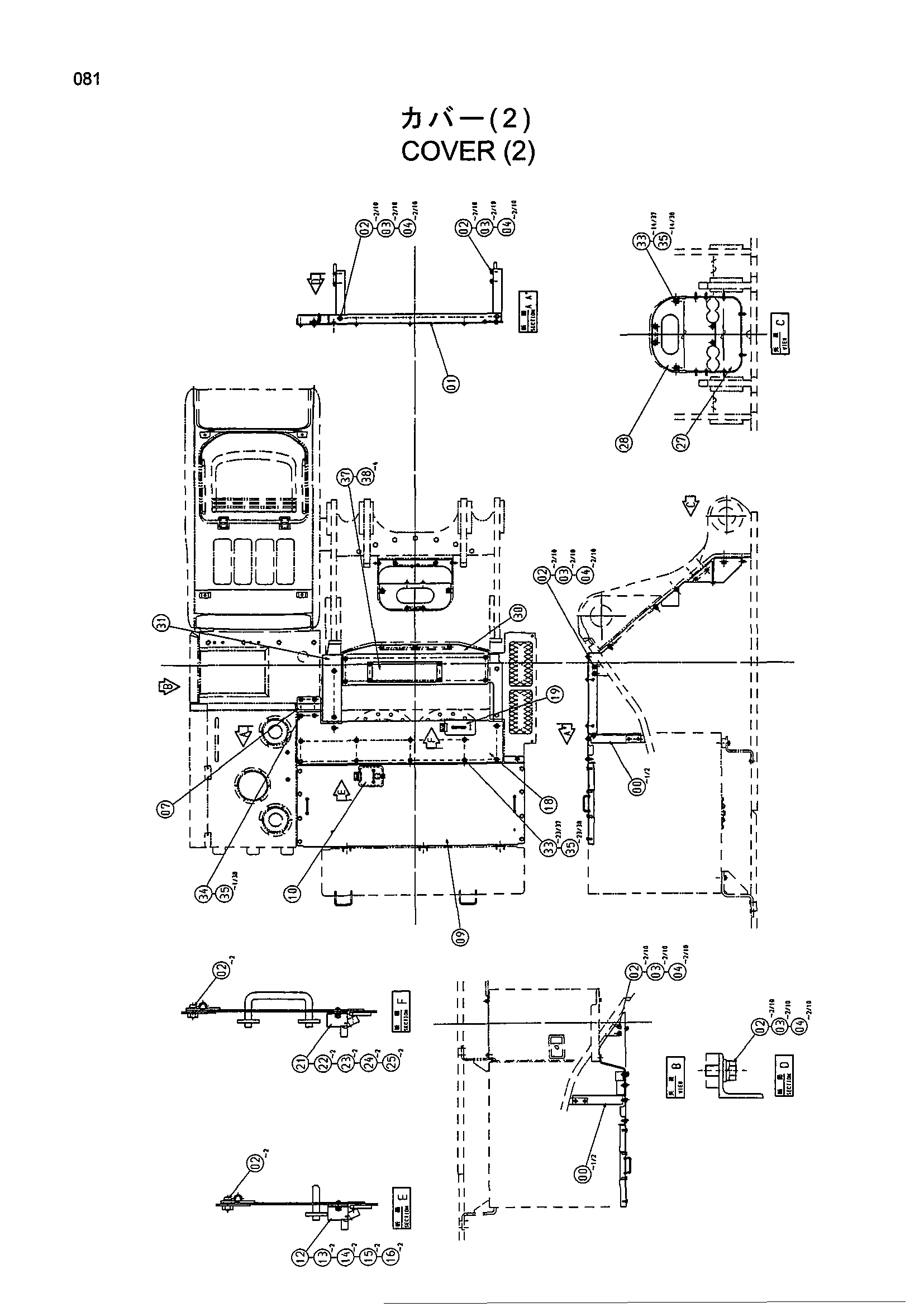

Заводская схема «Крышка (2)» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9749058 | Опора | 2 |
| 01 | 7041555 | Опора | 1 |
| 02 | J901635 | Болт | 10 |
| 03 | A590916 | Пружинная шайба | 10 |
| 04 | J222016 | Шайба | 10 |
| 07 | 8070458 | Опора | 1 |
| 09 | 8086506 | Крышка | 1 |
| 10 | 9757889 | Крышка | 1 |
| 11 | J450614 | Винт с шайбой | 2 |
| 12 | 4372725 | Ограничитель | 1 |
| 13 | M430413 | Винт | 2 |
| 14 | A590904 | Пружинная шайба | 2 |
| 15 | M500403 | Гайка | 2 |
| 16 | A590104 | Плоская шайба | 2 |
| 18 | 7041561 | Крышка | 1 |
| 19 | 9757891 | Крышка | 1 |
| 20 | J450614 | Винт с шайбой | 2 |
| 21 | 4372725 | Ограничитель | 1 |
| 22 | M430413 | Винт | 2 |
| 23 | A590904 | Пружинная шайба | 2 |
| 24 | M500403 | Гайка | 2 |
| 25 | A590104 | Плоская шайба | 2 |
| 27 | 9736764 | Крышка | 1 |
| 28 | 7041553 | Крышка | 1 |
| 30 | 8086505 | Крышка | 1 |
| 31 | 8086504 | Крышка | 1 |
| 33 | J011230 | Болт с шайбой | 37 |
| 34 | J011240 | Болт с шайбой | 1 |
| 35 | 4249324 | Шайба | 38 |
| 37 | 8087019 | Крышка | 1 |
| 38 | J031030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
