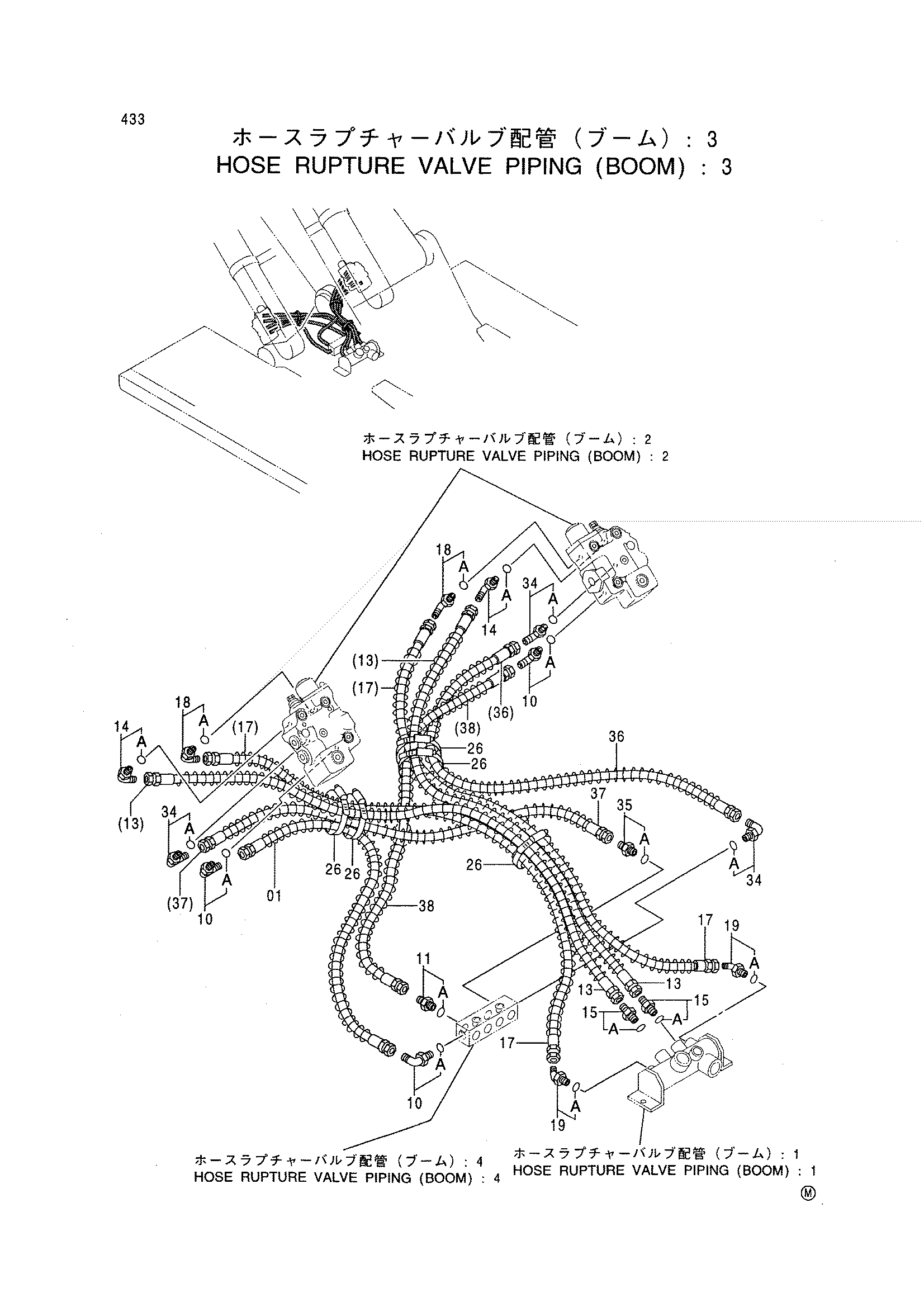

Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX800H-5
Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4322512 | Шланг | 1 |
| 10 | 4154671 | Угловой штуцер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4322513 | Шланг | 2 |
| 14 | 4154672 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4210361 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4322514 | Шланг | 2 |
| 18 | 4154671 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4190244 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4351923 | Хомут шланга | 5 |
| 34 | 4154670 | Угловой штуцер | 3 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4200465 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4322515 | Шланг | 1 |
| 37 | 4322516 | Шланг | 1 |
| 38 | 4378585 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
