Дополнительный масляный радиатор — HITACHI EX800H-5

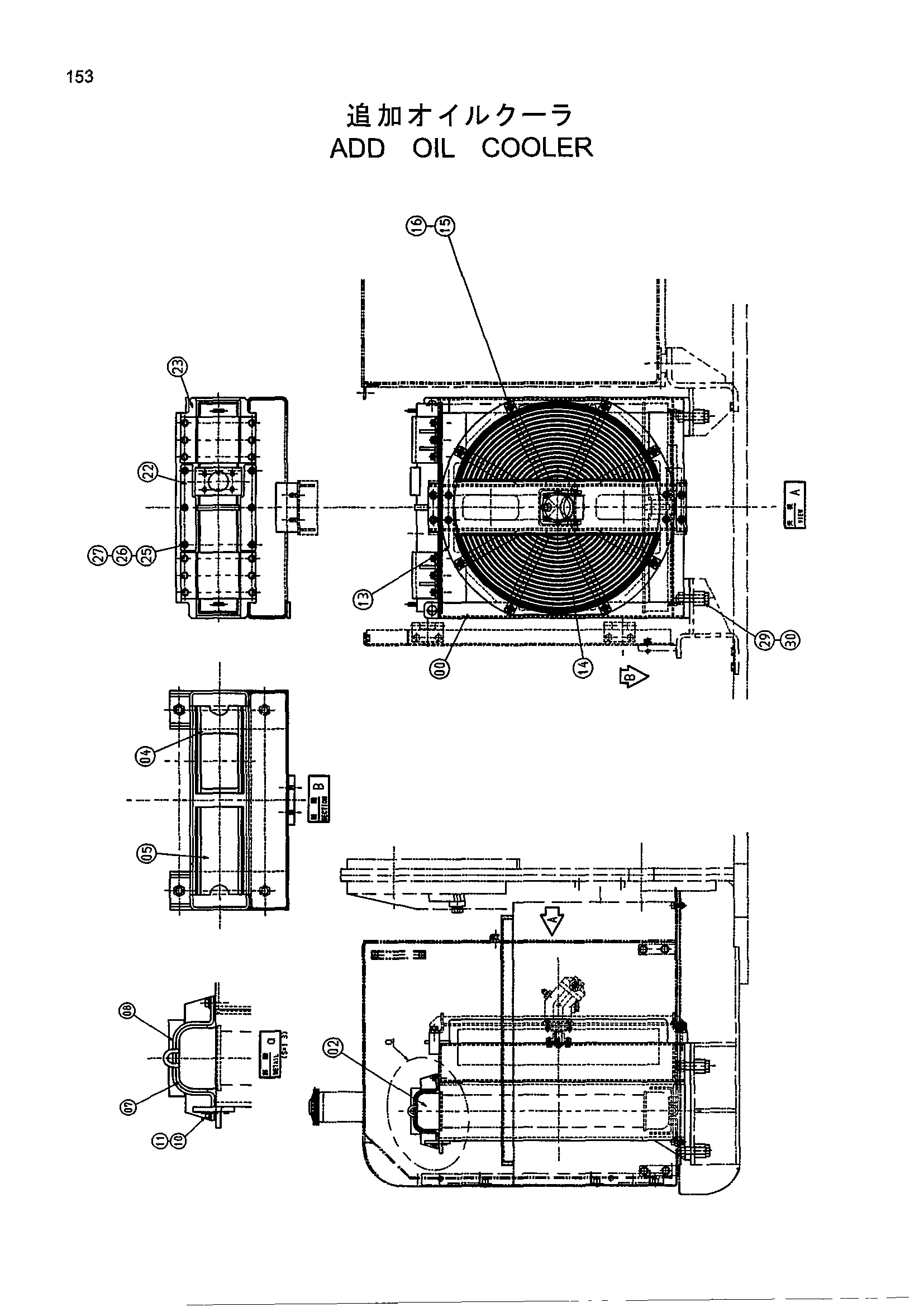

Заводская схема «Дополнительный масляный радиатор» для HITACHI EX800H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020605 | Рама | 1 |
| 02 | 4465527 | Масляный радиатор | 1 |
| 04 | 4466038 | Резиновая прокладка | 1 |
| 05 | 4466039 | Резиновая прокладка | 1 |
| 07 | 4405363 | Резиновая прокладка | 2 |
| 08 | 4427955 | Хомут | 2 |
| 10 | J021025 | Болт с шайбой | 12 |
| 11 | 4461383 | Регулировочная шайба | 12 |
| 13 | 4466024 | Пластина | 2 |
| 14 | 4465934 | Сетка | 2 |
| 15 | J011030 | Болт с шайбой | 12 |
| 16 | A590110 | Плоская шайба | 12 |
| 22 | 4466055 | Пластина | 2 |
| 23 | 4466056 | Пластина | 4 |
| 25 | J901020 | Болт | 6 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | A590110 | Плоская шайба | 4 |
| 29 | 4381636 | Проставка | 4 |
| 30 | J932290 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX800H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
